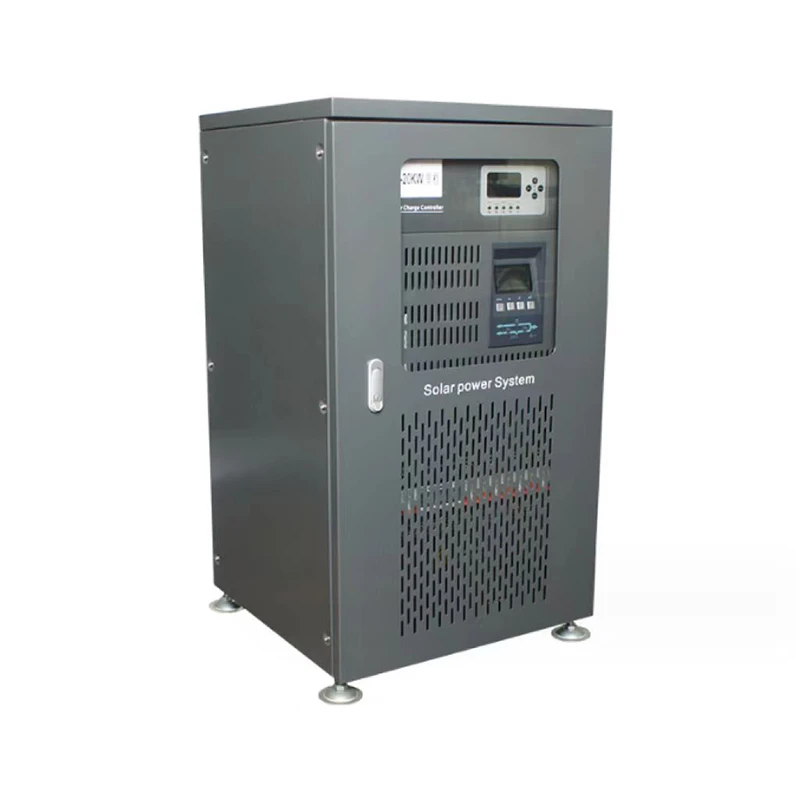

Σύστημα μετατροπέα εκτός δικτύου
Περιγραφή
Τεχνικές παράμετροι
Επισκόπηση προϊόντος:
Το προϊόν είναι ένας ενσωματωμένος έξυπνος μετατροπέας με ενσωματωμένο σύστημα ελεγκτή φόρτισης σχεδιασμένο για μεγάλη φωτοβολταϊκή ισχύ. Ο ενσωματωμένος ελεγκτής του μπορεί να πραγματοποιήσει τη διαχείριση φόρτισης για μια μπαταρία από πολλαπλές ηλιακές συστοιχίες για να βελτιώσει την απόδοση φόρτισης και τη διάρκεια ζωής της μπαταρίας. Χάρη στην πλήρη τεχνολογία ψηφιακού διανυσματικού ελέγχου που βασίζεται σε επεξεργασία σε πραγματικό χρόνο από DSP, MCU και DDC, έχει τέλειες λειτουργίες προστασίας και υψηλή αξιοπιστία. Η προτιμώμενη λειτουργία τροφοδοσίας δικτύου και η προτιμώμενη λειτουργία μπαταρίας μπορούν να ρυθμιστούν, καθιστώντας έτσι εύκολη την κάλυψη των διαφορετικών αναγκών εφαρμογών των χρηστών. Διαθέτει LCD. Εφαρμόζεται ευρέως σε μεγάλες περιπτώσεις παραγωγής ηλιακής ενέργειας, συμπεριλαμβανομένων των οικογενειών, των σχολείων, του δημόσιου φωτισμού, των βιομηχανικών και μεταλλευτικών επιχειρήσεων, της άμυνας των συνόρων, των θαλάσσιων νησιών, των βοσκοτόπων κ.λπ.
Κύρια χαρακτηριστικά:
Υψηλή αξιοπιστία
Παρακολούθηση συχνότητας, φιλτράρισμα θορύβου και χαμηλή παραμόρφωση στην έξοδο του μετατροπέα λόγω του σχεδιασμού διπλής μετατροπής
Υψηλή ικανότητα προσαρμογής
Ένα ευρύ φάσμα συχνοτήτων εισόδου, που πραγματοποιεί σταθερή λειτουργία των γεννητριών καυσίμου
Υψηλή βέλτιστη απόδοση της μπαταρίας
Μια έξυπνη τεχνολογία διαχείρισης μπαταρίας, η οποία εγγυάται μεγαλύτερη διάρκεια ζωής της μπαταρίας και μειώνει τους χρόνους συντήρησης της μπαταρίας Μια προηγμένη τεχνολογία φόρτισης σταθερής τάσης, η οποία ενεργοποιεί τη μπαταρία στο μέγιστο βαθμό, εξοικονομεί χρόνο φόρτισης και εγγυάται μεγαλύτερη διάρκεια ζωής της μπαταρίας
Συνολική και αξιόπιστη προστασία
Μια λειτουργία δοκιμής ενεργοποίησης, η οποία μπορεί να αποφύγει τα σφάλματα λόγω των κινδύνων της τεχνολογίας αντιστροφής του μετατροπέα αποδοτικό IGBT (Insulated Gate Bipolar Transistor) Καλό χαρακτηριστικό μεταγωγής υψηλής ταχύτητας, χαρακτηριστικά λειτουργίας μεγάλης τάσης και μεγάλου ρεύματος και μετάδοση τάσης του IGBT (Το IGBT πέμπτης γενιάς έχει χαμηλότερη πτώση τάσης κορεσμού και υψηλότερη απόδοση και αξιοπιστία λειτουργίας.)

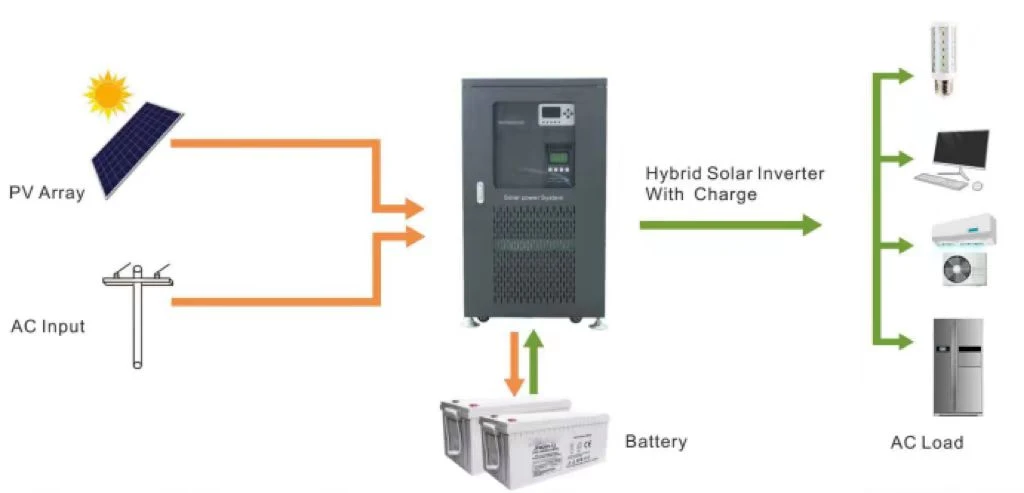

Διάγραμμα εφαρμογής:
Τεχνικοί δείκτες:
|
Μοντέλο: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Ονομαστική ισχύς |
8 KW |
10 KW |
15 KW |
20 KW |
30 KW |
|
Μπαταρία |
|||||
|
Μετρημένη ηλεκτρική τάση |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Προστασία από υπερεκφόρτιση τάσης |
96VDC/172VDC/194VDC/345VDC |
||||
|
Ελεγκτής |
|||||
|
Ονομαστικό ρεύμα |
100A |
||||
|
Μετρημένη ηλεκτρική τάση |
192VDC/220VDC/384VDC |
||||
|
Αριθμός προσβάσεων χρέωσης |
4 |
||||
|
Μέγιστο ρεύμα κάθε πρόσβασης |
25A |
||||
|
Ηλιακή τάση εισόδου |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Τάση προστασίας από υπερφόρτιση |
110VDC/222VDC/255VDC/445VDC (προγραμματιζόμενο |
||||
|
Ακρίβεια ελέγχου |
±0.1 |
||||
|
Ακρίβεια εμφάνισης |
±0.1 |
||||
|
Αποδοτικότητα |
>90% |
||||
|
Αντιστροφέας |
|||||
|
τάση εισόδου |
88-132VAC/176-264VAC |
||||
|
Συχνότητα εισόδου |
%7β%7β0%7δ%7δHz |
||||
|
Τάση εξόδου |
110VAC/220VAC |
||||
|
Συχνότητα εξόδου |
50/60Hz |
||||
|
Κυματομορφή εξόδου |
Καθαρό ημιτονοειδές κύμα, THD<4%(full load) |
||||
|
Λειτουργία προστασίας |
Προστασία από βραχυκύκλωμα εξόδου, προστασία έναντι τάσης, προστασία υπό τάση, προστασία χαμηλής μπαταρίας κ.λπ |
||||
|
Χειροκίνητη ενεργοποίηση/απενεργοποίηση |
Προτιμάται η χειροκίνητη ενεργοποίηση/απενεργοποίηση |
||||
|
Αυτόματη ενεργοποίηση/απενεργοποίηση |
Ενεργοποίηση με φως + απενεργοποίηση σταθερού χρόνου (προγραμματιζόμενο) |
||||
|
Χρόνος εναλλαγής |
<10ms |
||||
|
Αλλα |
|||||
|
Θερμοκρασία περιβάλλοντος για λειτουργία |
0-40 βαθμός |
||||
|
Σχετική υγρασία για λειτουργία/αποθήκευση |
20-90%(χωρίς συμπύκνωση, μέγιστο) |
||||
|
Εξωτερικές διαστάσεις D×Π×Υ(mm) |
536*560*1015 |
||||
|
Διαστάσεις συσκευασίας: D×W×H(mm) |
675*700*1180 |
||||
