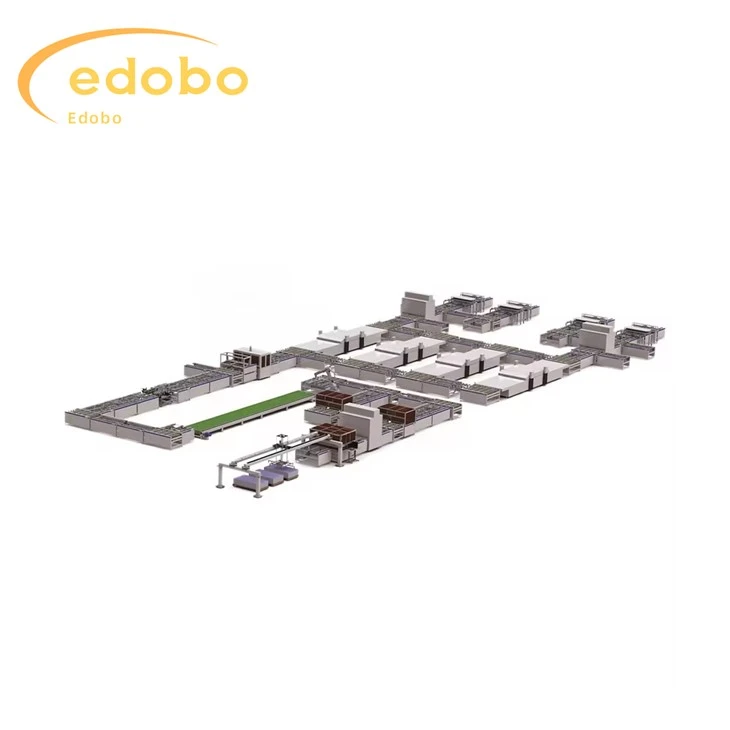

100MW-600Γραμμή παραγωγής ηλιακής φωτοβολταϊκής μονάδας MW

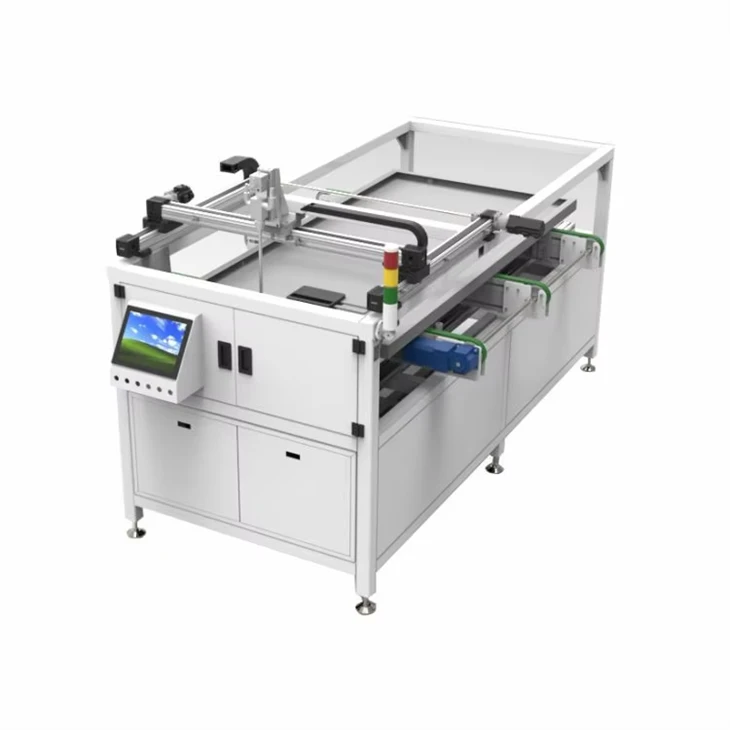

Lay up (μηχανικού τύπου)

1. Η μέθοδος τροφοδοσίας είναι σύντομη μέσα και μακριά έξω και η λειτουργία του εξοπλισμού είναι να τα τακτοποιήσετε με μια αντίστοιχη σειρά. Η μακριά πλευρά της σειράς της μπαταρίας είναι παράλληλη με τη μακριά πλευρά του εξαρτήματος. Το τοπικό σύστημα στοιχειοθέτησης μπορεί να χρησιμοποιηθεί για τη διάταξη εξαρτημάτων των 96, 72 και 60 τεμαχίων και έχει λειτουργία μηχανικής ρύθμισης.

2. Λάβετε αυτόματα στοιχειοσειρές μπαταρίας, σηκώστε τις σειρές μπαταρίας σε μηχανικές θέσεις και ισιώστε εκ των προτέρων το γυαλί

3. Λάβετε γυαλί και EVA από τη γραμμή παραγωγής. Σηκώστε τη σειρά της μπαταρίας από τη μηχανική θέση. Τοποθετήστε την μπαταρία σε σειρά στο EVA σύμφωνα με τα θετικά και αρνητικά ηλεκτρόδια. Μετά την ολοκλήρωση όλων των ενεργειών, το στοιχείο εξέρχεται.

4. Η στοιχειοσειρά της μπαταρίας τοποθετείται μέσω οπτικής τοποθέτησης, τοποθέτησης οπτικών ινών και μηχανικής τοποθέτησης.

1. Το μηχάνημα υιοθετεί έναν σύγχρονο ιμάντα, που οδηγείται από έναν σερβοκινητήρα και καθοδηγείται από μια γραμμική ράγα οδήγησης, η οποία έχει τα πλεονεκτήματα της ακριβούς τοποθέτησης, της σταθερής λειτουργίας και της γρήγορης ταχύτητας.
2. Η βεντούζα είναι κατασκευασμένη από πολυουρεθάνη και δεν αφήνει σημάδια στη χορδή της μπαταρίας μετά την αναρρόφηση.
3. Το μηχάνημα είναι εξοπλισμένο με προστασία ισχύος και αερίου.
4. Το μηχάνημα είναι πλήρως αυτόματο και δεν απαιτεί χειροκίνητη επέμβαση.
5. Η ακρίβεια τοποθέτησης της σειράς μπαταρίας είναι ± 0,3 χιλιοστά
6. Έξι καλώδια ρεύματος σε απόσταση μεταξύ 1-10 χιλιοστών
7. Συμβατό με πολλαπλές σειρές μπαταριών, μέγεθος 156/182/210, 6-12 τεμάχια
8. Το κύριο δάχτυλο ηλιακών κυττάρων είναι συμβατό με 2/3/4/5 δάχτυλα

(1) Ικανότητα γραμμής παραγωγής: 100 MW-600MW/έτος.
(2) Η απαίτηση ισχύος εξοπλισμού είναι 380V (τριφασικό σύστημα πέντε καλωδίων) και η ζήτηση ισχύος μπορεί να βρεθεί στις παραμέτρους εξοπλισμού κάθε μονάδας. Η διαμόρφωση της γραμμής ηλεκτρικού ρεύματος θα παρέχεται ξεχωριστά από την εταιρεία μας.
(3) Η απαίτηση πεπιεσμένου αέρα για τον εξοπλισμό είναι 0.6-0.8MPa, στεγνό, καθαρό και πληροί τις απαιτήσεις των αυτοματοποιημένων γραμμών παραγωγής. Σωματίδια σκόνης Λιγότερο ή ίσο με 1um, σημείο δρόσου πίεσης νερού Μικρότερο από ή ίσο με -40 βαθμό , λάδι (συμπεριλαμβανομένου του ατμού) Λιγότερο ή ίσο με 0.1 mg/;
(4) Η καθαριότητα του αέρα στο εργοστάσιο δεν πρέπει να είναι μικρότερη από 300000 επίπεδο (Κλάση ISO 8).
(5) Ταχύτητα μεταφοράς εξοπλισμού μετάδοσης: Ο χρόνος κύκλου μετάδοσης είναι μικρότερος από 22 δευτερόλεπτα, που πληροί την απαίτηση δυναμικότητας παραγωγής 500 MW/έτος. Ολόκληρη η γραμμή υιοθετεί ρύθμιση ταχύτητας μεταβλητής συχνότητας, με κύρια συχνότητα ρύθμισης ταχύτητας ρυθμισμένη στα 30 HZ και εύρος ρύθμισης ταχύτητας 0-50HZ (η συγκεκριμένη ταχύτητα βρίσκεται στις παραμέτρους του εξοπλισμού κάθε μονάδας).
(6) Εξωτερικές διαστάσεις γραμμής μεταφοράς: Αυτός ο εξοπλισμός είναι μια μη τυποποιημένη συσκευή και το τελικό διάγραμμα διάταξης θα παρέχεται από την Edobo Solar.
(7) Ύψος γραμμής συναρμολόγησης και εύρος ρύθμισης: Υπάρχει μια ορισμένη διαφορά ύψους μεταξύ του μεμονωμένου εξοπλισμού και της μονάδας μετάδοσης. Για λεπτομερείς εξωτερικές διαστάσεις, ανατρέξτε στις τεχνικές παραμέτρους του μεμονωμένου εξοπλισμού. Το ύψος της μονάδας μετάδοσης είναι γενικά 950 mm ± 30 mm.
(8) Το εύρος λειτουργίας της γραμμής μεταφοράς και του εξοπλισμού μπορεί να ρυθμιστεί μεταξύ εξαρτημάτων μήκους (1650 mm-2600} mm) * πλάτους (950 mm-1500 mm), επιτρέποντας τη μεταφορά εξαρτημάτων με διάφορες μεθόδους πλαστικοποίησης.
(9) Η γραμμή μετάδοσης είναι ομαλή και το μέγεθος μετατόπισης είναι μικρότερο από 10 mm.
(10) Όταν ο εξοπλισμός λειτουργεί κανονικά, το ποσοστό αστοχίας εξαρτημάτων που προκαλείται από τον εξοπλισμό και τις γραμμές μεταφοράς είναι μικρότερο από 1/1000.
(11) Επίπεδο θορύβου κατά τη λειτουργία του εξοπλισμού Μικρότερο ή ίσο με 72dbA (εξαιρουμένων των αντλιών συμπίεσης)

1. Η κυψέλη υιοθετεί οπτική τοποθέτηση CCD, η οποία έχει τα πλεονεκτήματα της υψηλής ακρίβειας και σταθερότητας.
2. Ο εξοπλισμός μπορεί να λάβει αυτόματα, αυτόματα διάταξη και αυτόματη εξαγωγή εξαρτημάτων και η διάταξη είναι ακριβής τοποθέτηση.
3. Η βεντούζα είναι κατασκευασμένη από εισαγόμενο υλικό σιλικόνης, το οποίο δεν αφήνει σημάδι στην επιφάνεια της μπαταρίας.
4. Υιοθετήστε τη λειτουργία μηχανικής κίνησης τριών αξόνων (περιστροφή 180 μοιρών).
5. Η πλευρική κίνηση υιοθετεί τη γραμμική μονάδα κινητήρα, η οποία έχει τα πλεονεκτήματα της γρήγορης ταχύτητας κίνησης, της υψηλής επαναλαμβανόμενης ακρίβειας τοποθέτησης και της σταθερής απόδοσης, εξοικονομώντας το συνολικό χρόνο κτυπήματος.
6. Η προσαρμογή αλλαγής μακριών και κοντών άκρων υιοθετεί τον γρήγορο μηχανισμό κλειδώματος, τη ρύθμιση γρήγορα, απλή, βολική και αξιόπιστη.
