Σύνθεση γραμμής παραγωγής ηλιακών πάνελ 100MW:

100MW solar panel production line composition:

Σύνθεση γραμμής παραγωγής ηλιακών πάνελ 100 MW:

Προδιαγραφές γραμμής παραγωγής:
1. Γραμμή παραγωγής μονάδων 100MW (1).
2. Beat: Λιγότερο ή ίσο με 45 δευτερόλεπτα/μπλοκ.
3. Τύπος παραγόμενου πάνελ: συμβατικό ηλιακό πάνελ πλήρους κυψέλης/μισού κυψέλης.
4. Μέγεθος ηλιακής κυψέλης: 166-210mm.
5. Μέγεθος ηλιακού πάνελ: L(1956~2300mm) x W(990~1200mm) x T(25~45mm).
6. Τύπος ηλιακής κορδέλας: επίπεδη κορδέλα συγκόλλησης.

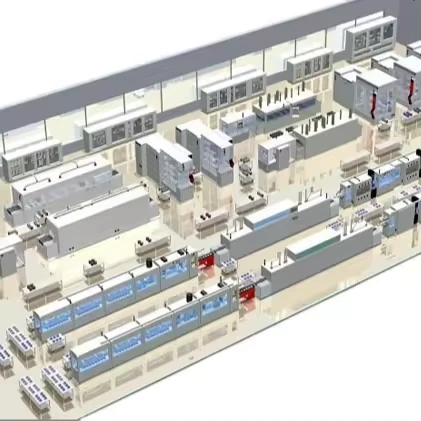

Επισκόπηση γραμμής παραγωγής:

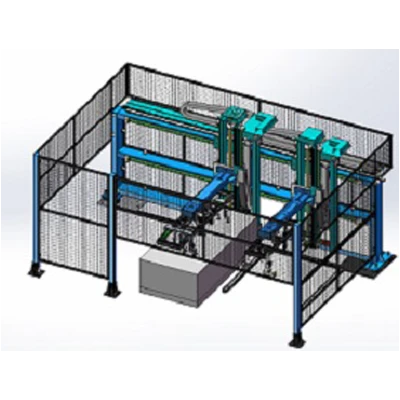

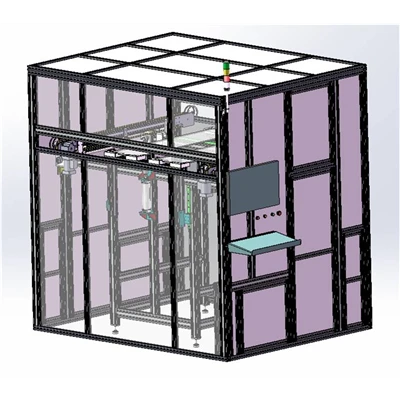

Πριν από την πλαστικοποίηση: χώρος φόρτωσης γυαλιού, χώρος φόρτωσης EVA, στοιχειοθεσία, περιοχή συγκόλλησης διαύλου, χώρος φόρτωσης EVA και backplane, περιοχή επιθεώρησης και επισκευής EL/VI προ της στρώσης, στοίβα (διαδικασία αποθήκευσης στοιχείων γραμμής παραγωγής), σύστημα μεταφοράς
Μετά την πλαστικοποίηση: περιοχή κοπής και κόλλησης και πλαισίωσης, περιοχή συγκόλλησης και κόλλησης κουτιού διακλάδωσης, γραμμή σκλήρυνσης, περιοχή καθαρισμού και δοκιμής, περιοχή δεσίματος, σύστημα μεταφοράς

100MW solar panel production line composition:

Η λειτουργία των κύριων μηχανών

Οχι.	Ονομα εξοπλισμού	Περιγραφή
1	Αυτόματος συμβολοσειράς κυψέλης	Αυτόματη στοιχειοσειρά κυψελών για συγκόλληση ηλιακών κυψελών 5, 6, 9, 10, 11, 12 bb σε σειρά ηλιακών κυψελών αυτόματα σε σύνδεση σε σειρά σύμφωνα με τις καθορισμένες παραμέτρους.

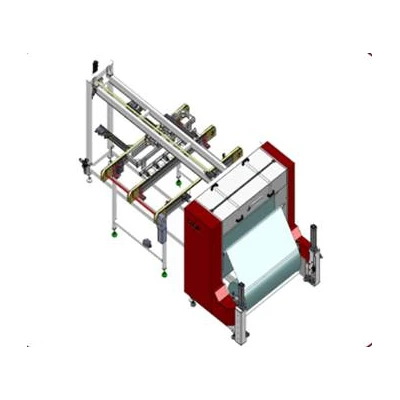

2	Αυτόματο μηχάνημα κοπής και τοποθέτησης EVA	Η αυτόματη μηχανή κοπής και τοποθέτησης EVA αποτελείται από μεταφορέα μετάδοσης γυαλιού, μηχανισμό τοποθέτησης, αυτόματη κοπή και μηχανισμός διάτρησης και αυτόματης τοποθέτησης κ.λπ.
3	Πλαστικοποιητής	Το Laminator χρησιμοποιείται για πλαστικοποίηση ηλιακών πάνελ.
4	Μηχανή πλαισίωσης	Η μηχανή πλαισίωσης χρησιμοποιείται για την αυτόματη πλαισίωση της φωτοβολταϊκής μονάδας.
5	Καρότσια γραμμής παραγωγής ηλιακών πάνελ	Τα καρότσια της γραμμής παραγωγής ηλιακών πάνελ χρησιμοποιούνται για τη μεταφορά γυαλιού / δομοστοιχείων / πίνακα σε διαφορετικό στάδιο παραγωγής.
6	IV ελεγκτής	Ο ελεγκτής IV χρησιμοποιείται κυρίως για τον έλεγχο και την καταγραφή των παραμέτρων απόδοσης της μονάδας ηλιακής κυψέλης.
