Λειτουργία και Εισαγωγή

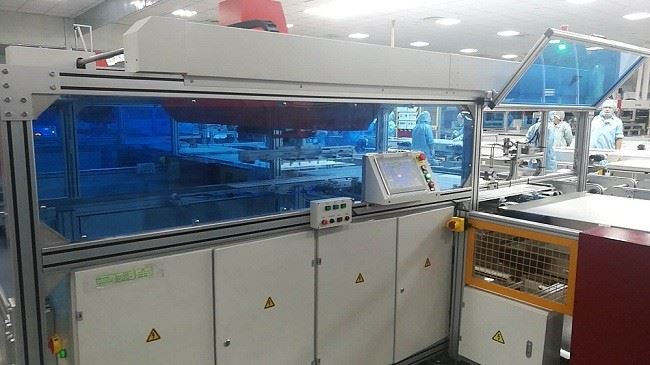

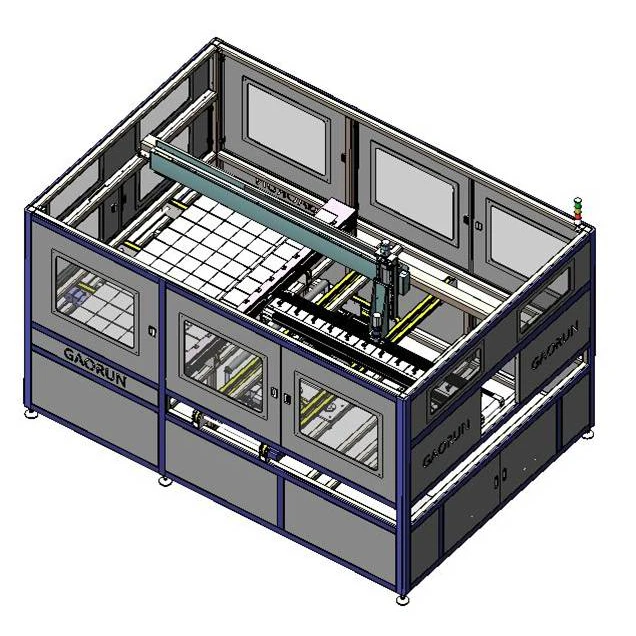

Αυτόματο μηχάνημα layup με μακριά άκρη προς τα εμπρός, είναι ένα προς ένα που αντιστοιχεί στην αυτόματη μηχανή χορδών. Το μακρύ άκρο της συμβολοσειράς κελιού είναι παράλληλο με το μακρύ άκρο της μονάδας. Το μηχάνημα με σύστημα διάταξης μονής διάταξης μπορεί να εφαρμοστεί για τη διάταξη 96, 72 και 60 ενότητας και έχει ρύθμιση μηχανημάτων.
1.Λήψη του κελιού συμβολοσειράς του αυτόματου κελιού συμβολοσειράς. Επιλέγοντας τη χορδή κυψέλης στον μηχανισμό ρύθμισης. Συνεχίστε τη ρύθμιση στο κελί της χορδής.
2.Παραλαβή γυαλιού και υλικού EVA από τη γραμμή παραγωγής. Συνεχίστε τη ρύθμιση στο κελί της χορδής.
3. Σήκωμα της χορδής κυψέλης από τον μηχανισμό ρύθμισης. Τοποθέτηση της σειράς κυψέλης στο EVA σύμφωνα με το θετικό και το αρνητικό ηλεκτρόδιο. Μεταφέρετε τη μονάδα αφού ολοκληρώσετε όλες τις ενέργειες.
4.Το κελί συμβολοσειράς μπορεί να επιτύχει οπτική τοποθέτηση, τοποθέτηση οπτικών ινών και μηχανική τοποθέτηση.
Κύρια παράμετρος
Μορφή μονάδας:(1400-2600)mm*(800-1100)mm
Χρόνος κύκλου: ο χρόνος συμβολοσειράς με 10 ή 12 μονάδες είναι μικρότερος από 15 s/χρόνο
Η συμβολοσειρά με 6 μονάδες είναι μικρότερη από 10 δευτερόλεπτα
Μέγιστη χωρητικότητα: 2400 /ώρα
Βάρος: 400 kg
Ονομαστική ισχύς: 4,5 kw
Πίεση:0.6-0.8 MPa
Μορφή σύνδεσης: Φ12
Διάσταση (ΜΠΧΥ): 3500mm*2500mm*2200mm
Πλεονέκτημα
1. Το μηχάνημα χρησιμοποιεί ιμάντα και βιδωτή ράβδο που οδηγούνται από σερβοκινητήρα για μετάδοση και καθοδηγούνται από γραμμική ράγα, με πλεονεκτήματα όπως ακριβής τοποθέτηση, σταθερή λειτουργία και υψηλή ταχύτητα.
2. Η πλάκα αναρρόφησης είναι κατασκευασμένη από πολυουρεθάνη που δεν αφήνει κανένα σημάδι στη χορδή των κυττάρων μετά το πιπίλισμα.
3.Το μηχάνημα είναι εξοπλισμένο με προστασία απενεργοποίησης και απενεργοποίησης αέρα.
4.Το μηχάνημα είναι πλήρως αυτόματο που δεν απαιτεί ανθρώπινη παρέμβαση.
5.Η ακρίβεια εντοπισμού της συμβολοσειράς κελιών είναι±0,3 mm.
6. Έξι χορδές κυψελών με διάστημα μεταξύ 1~10 mm.
7.Η διάσταση της συμβολοσειράς κελιών είναι 125/156,6~12 τεμ.
8.Κύριος δίαυλος με 2 busbar/3 busbar/4 busbar/5 busbar.
|
