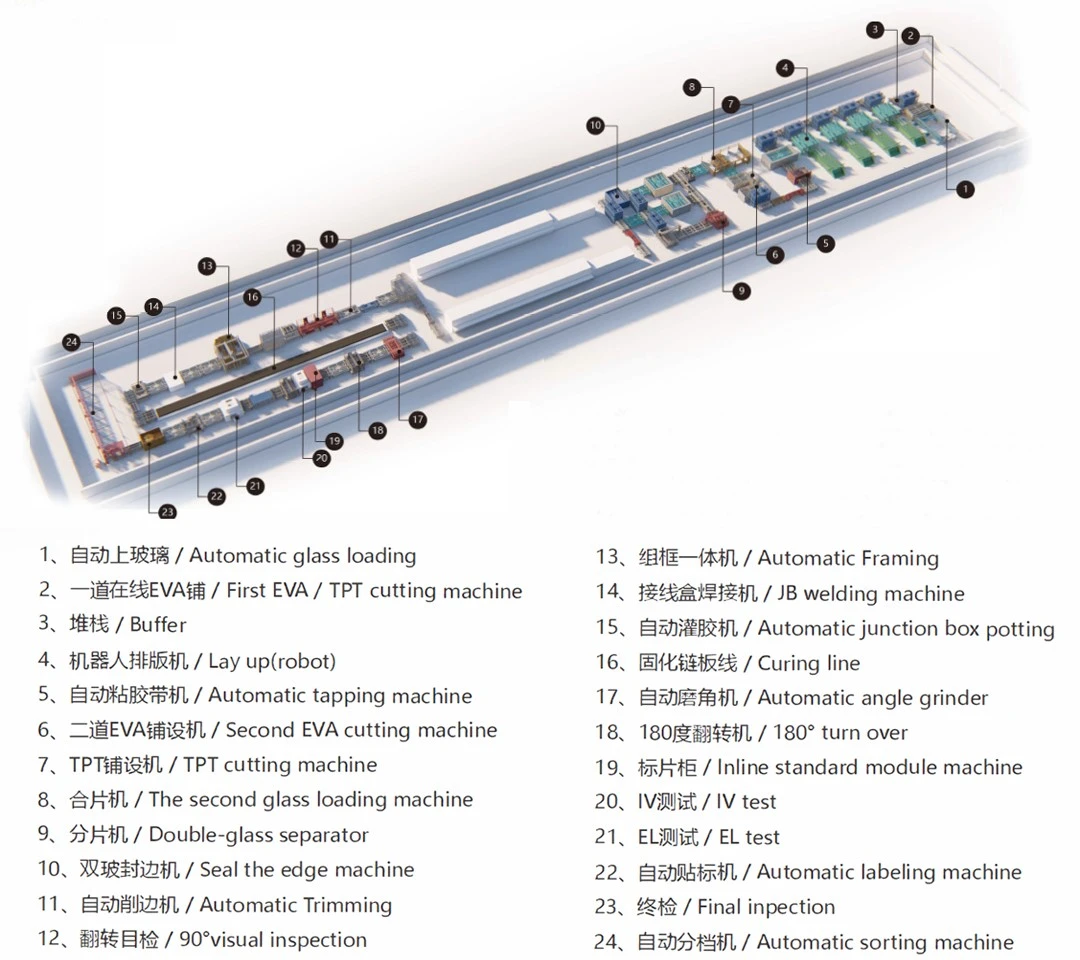

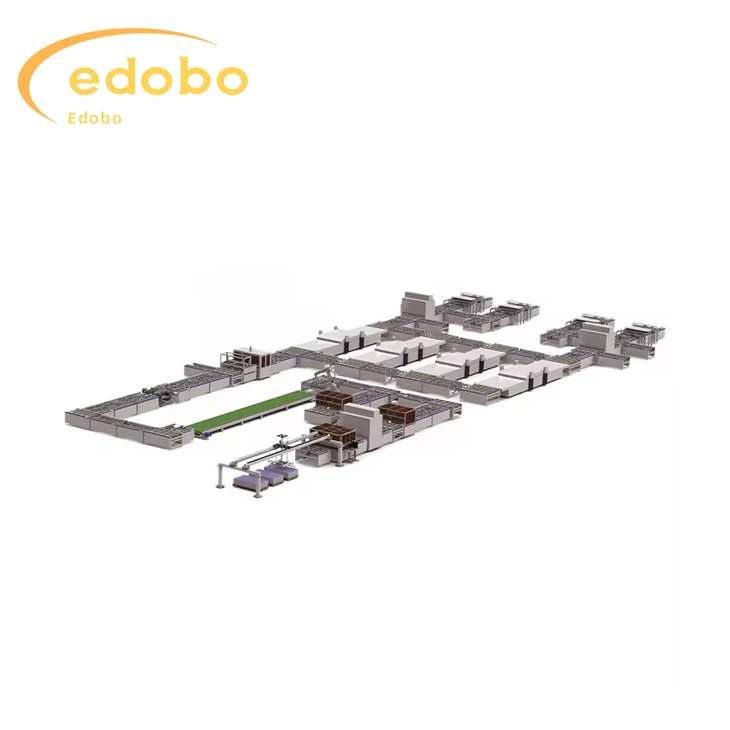

Πλήρης γραμμή παραγωγής ηλιακών συλλεκτών

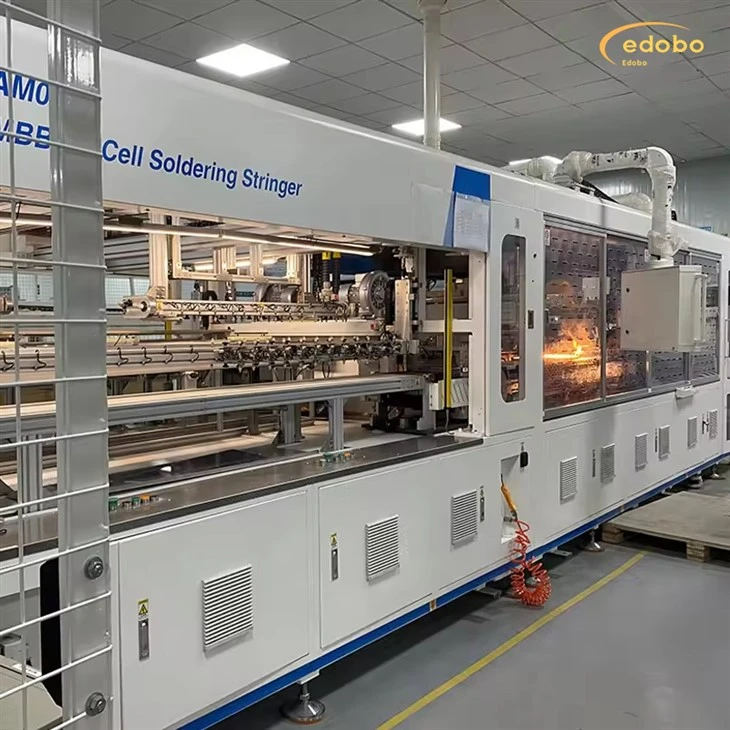

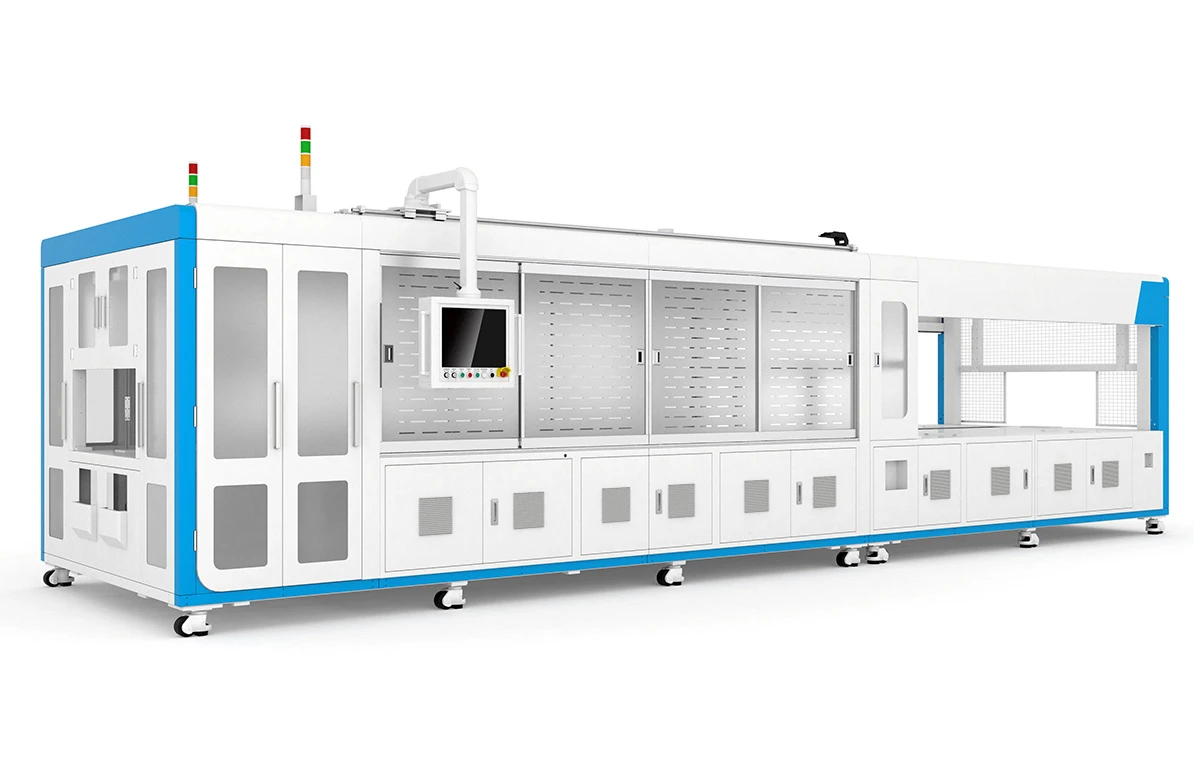

1.Συγκόλληση με χορδές

1. Χορδή διπλής τροχιάς υψηλής ταχύτητας που υποστηρίζει συγκόλληση ηλιακών κυψελών με πλάτος άνω των 30 mm, καλύπτοντας το οικιακό κενό για χορδές υψηλής ταχύτητας σε αυτήν την προδιαγραφή και προσφέροντας στους πελάτες μια ευέλικτη λύση με ένα μηχάνημα για πολλαπλές εφαρμογές.

2. Εξοπλισμένο με λειτουργίες εντοπισμού θέσης και ανίχνευσης όρασης, μαζί με ρομποτική φόρτωση.

3. Διαθέτει αυτόματες λειτουργίες κάμψης και κοπής κορδέλας, μειώνοντας αποτελεσματικά το σπάσιμο των κυττάρων που προκαλείται από την απόσταση της κορδέλας.

4. Χρησιμοποιεί την πιο ευρέως διαδεδομένη τεχνολογία υπέρυθρης συγκόλλησης χωρίς επαφή, εξασφαλίζοντας ομοιόμορφη θέρμανση τόσο των κυψελών όσο και της κορδέλας, μειώνοντας τα ποσοστά θραύσης.

5. Εξοπλισμένο με πολλαπλές ζώνες θερμοκρασίας, επιτρέποντας τη σταδιακή θέρμανση και ψύξη για την αποτελεσματική ελαχιστοποίηση της θραύσης.

6. Προαιρετική λειτουργία επιθεώρησης συμβολοσειράς EL για έξοδο.

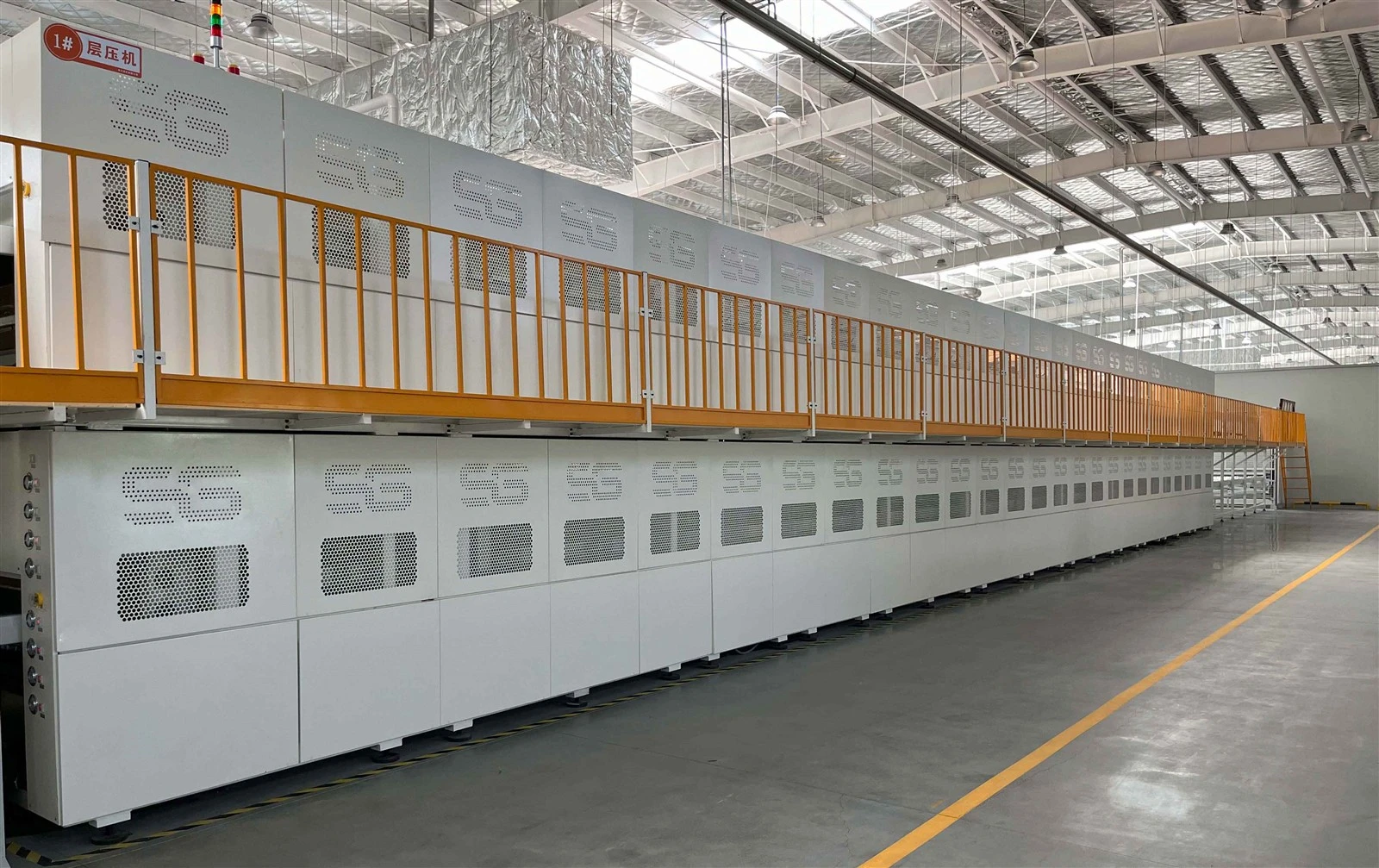

2.Μηχανή Laminator

Η πλήρως αυτόματη μηχανή πλαστικοποίησης ενός θαλάμου μονής στρώσης αποτελείται κυρίως από στάδιο τροφοδοσίας (Κλάση Α), στάδιο πλαστικοποίησης (Κλάση Β), στάδιο εκφόρτισης (Κλάση C) και βοηθητικό λειτουργικό εξοπλισμό όπως ηλεκτρική σκούπα, σετ αντλιών Roots, κενό αντλία, φούρνος λαδιού κ.λπ.

Ενσωματωμένη σχεδίαση μονάδας για συνολικό εξοπλισμό

1.1 Ο εξοπλισμός υιοθετεί μια συνολική δομική σχεδίαση υψηλής αντοχής, η οποία μπορεί να ικανοποιήσει τη μακροπρόθεσμη κανονική και σταθερή λειτουργία σε περιβάλλον εργασίας υψηλής αντοχής.

1.2 Υιοθέτηση της μεθόδου θέρμανσης λαδιού για τη διασφάλιση της ομοιομορφίας της θερμοκρασίας και της ακρίβειας ελέγχου, διασφαλίζοντας αποτελεσματικά τη συνολική απόδοση της διαδικασίας του εξοπλισμού.

1.3 Το B-level, το C-level και το A-level μπορούν να λειτουργούν συγχρονισμένα ή ανεξάρτητα.

1.4 Έξυπνος τρόπος ελέγχου, PLC+κατανεμημένο σύστημα ελέγχου I/O+DC24V DC, υψηλός βαθμός αυτοματισμού, η τεχνολογία διαύλου αλλάζει εντελώς τις παραδοσιακές μεθόδους καλωδίωσης, το χαμηλό ποσοστό αστοχίας και τη γρήγορη ταχύτητα μετάδοσης δεδομένων.

1.5 Λειτουργία οθόνης αφής μεγάλης επωνυμίας, με απλή και φιλική προς το χρήστη διεπαφή και ολοκληρωμένες λειτουργίες εμφάνισης δεδομένων και στατιστικών γραφημάτων.

Για περισσότερες πληροφορίες συσκευής, παρακαλούμεεπικοινωνήστε μαζί μας

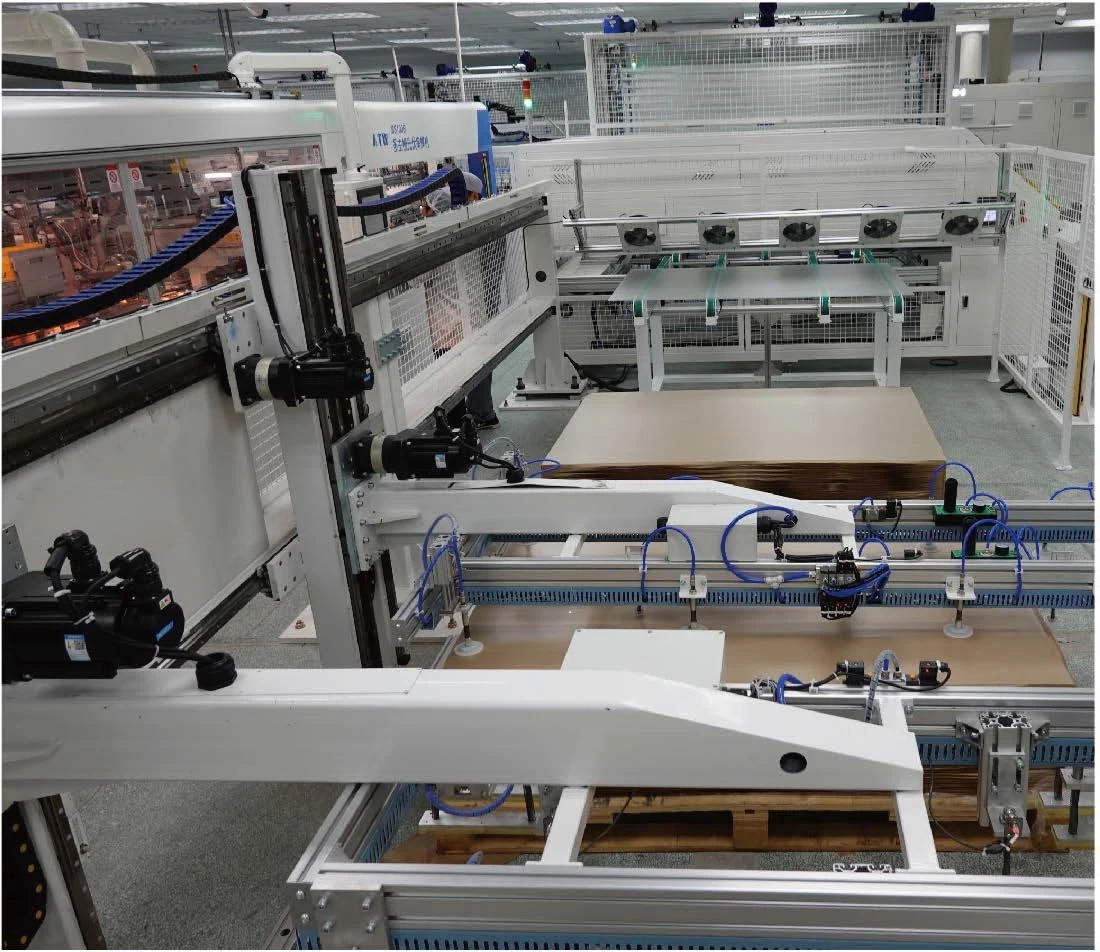

1.Αυτόματη φόρτωση γυαλιού

1. Σηκώστε το γυαλί από το γυάλινο ρυμουλκούμενο και τοποθετήστε το στη γραμμή συναρμολόγησης
2. Το μηχάνημα περιλαμβάνει δύο σταθμούς αποθήκευσης γυαλιού και έναν σταθμό αποθήκευσης χαρτιού.
3. Ο βραχίονας ρομπότ αναρρόφησης γυαλιού τοποθετεί το γυαλί στη γραμμή συναρμολόγησης, ενώ ο βραχίονας ρομπότ συλλογής χαρτιού αφαιρεί το χαρτί από το γυαλί.
4. Το μηχάνημα κινείται από έναν σερβοκινητήρα και η βεντούζα αναρροφά το γυαλί στην καθορισμένη θέση.
5. Ο άνω γυάλινος ρομποτικός βραχίονας είναι μια κατασκευή με πρόβολο και ο ρομποτικός βραχίονας συλλογής χαρτιού είναι μια δομή προβόλου.

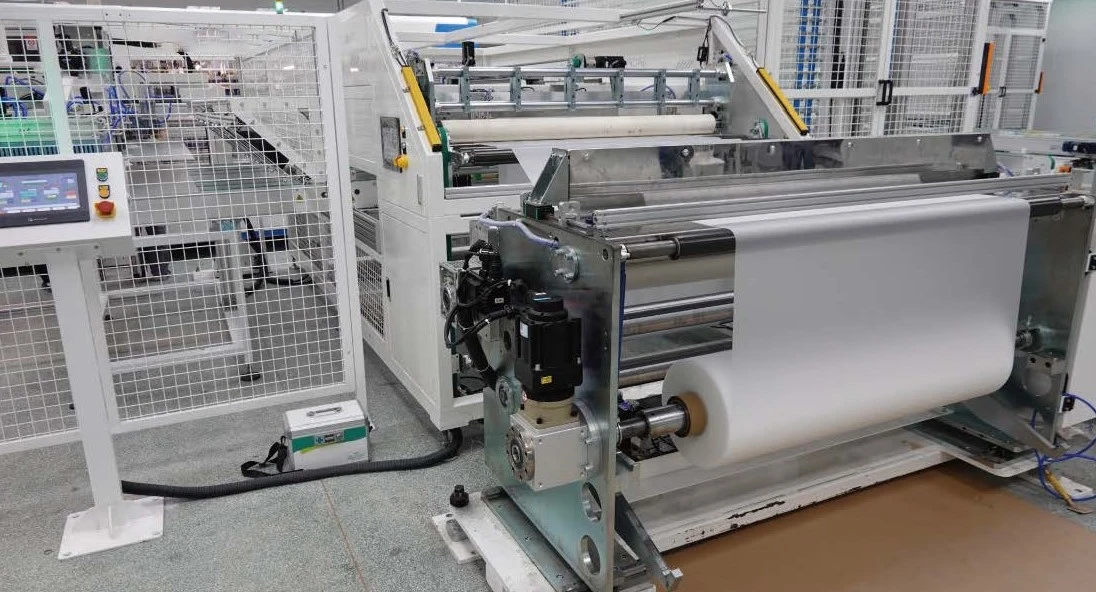

2.Αυτόματη φόρτωση κοπής EVA TPT

Πρώτη ηλεκτρονική τοποθέτηση EVA+δεύτερη ηλεκτρονική κοπή EVA + διαδικτυακή κοπή ταμπλό
1. Υιοθέτηση ενός σύγχρονου μηχανισμού μετάδοσης με ιμάντα που κινείται από σερβοκινητήρες, καθοδηγούμενο από γραμμικούς οδηγούς, με ακριβή τοποθέτηση και ομαλή λειτουργία.
2. Αυτό το μηχάνημα είναι εξοπλισμένο με εργαλεία τροφοδοσίας EVA για λειτουργία.
3. Η ταχύτητα τεντώματος του EVA μπορεί να ρυθμιστεί αυτόματα και λειτουργεί σταθερά.
4. Το EVA κόβεται από ένα ενσωματωμένο μηχάνημα για να εξασφαλίσει λείες και προσεγμένες ακμές κοπής
5. Αυτό το μηχάνημα διαθέτει λειτουργία αυτόματης ευθυγράμμισης EVA, με εύρος ευθυγράμμισης ± 2mm.
6. Το κύριο σώμα του εξοπλισμού είναι εξοπλισμένο με προστατευτικό κάλυμμα και κάλυμμα σκόνης.

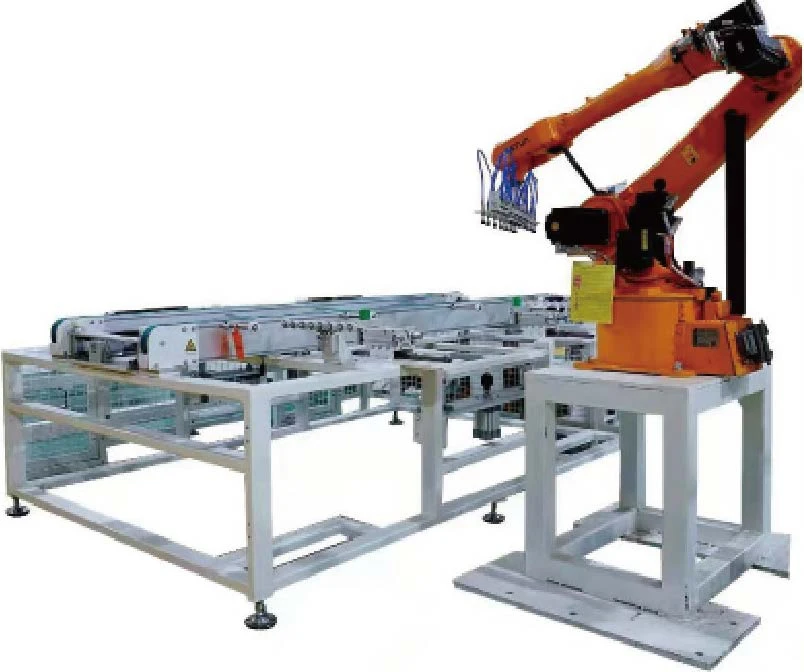

3. Αυτόματο lay up (ρομποτικός βραχίονας)

1. Η μέθοδος τροφοδοσίας είναι σύντομη μέσα και μακριά έξω, και η λειτουργία του εξοπλισμού είναι να τα τακτοποιήσετε με μια αντίστοιχη σειρά. Η μακριά πλευρά της σειράς της μπαταρίας είναι παράλληλη με τη μακριά πλευρά του εξαρτήματος. Το τοπικό σύστημα στοιχειοθέτησης μπορεί να χρησιμοποιηθεί για τη διάταξη εξαρτημάτων των 96, 72 και 60 τεμαχίων και έχει λειτουργία μηχανικής ρύθμισης.
2. Λάβετε αυτόματα στοιχειοσειρές μπαταρίας, σηκώστε τις σειρές μπαταρίας σε μηχανικές θέσεις και ισιώστε εκ των προτέρων το γυαλί
3. Λάβετε γυαλί και EVA από τη γραμμή παραγωγής. Σηκώστε τη σειρά της μπαταρίας από τη μηχανική θέση. Τοποθετήστε την μπαταρία σε σειρά στο EVA σύμφωνα με τα θετικά και αρνητικά ηλεκτρόδια. Μετά την ολοκλήρωση όλων των ενεργειών, το στοιχείο εξέρχεται.
4. Η στοιχειοσειρά της μπαταρίας τοποθετείται μέσω οπτικής τοποθέτησης, τοποθέτησης οπτικών ινών και μηχανικής τοποθέτησης.

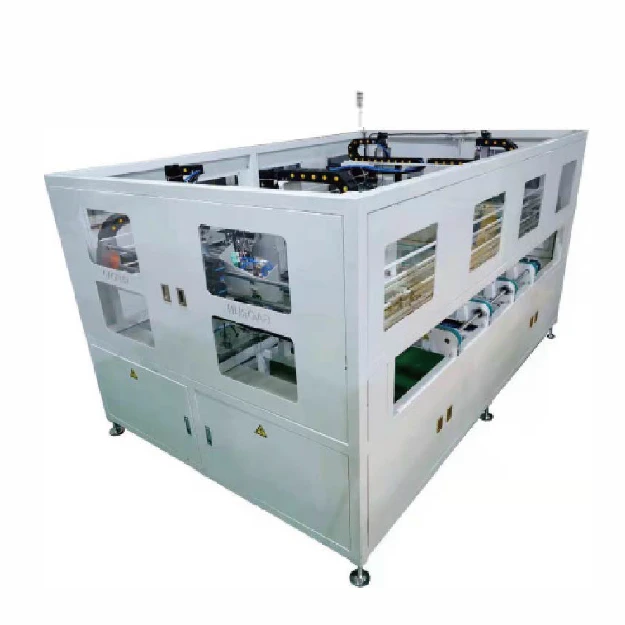

4.Αυτόματη μηχανή κτυπήματος

Μετακινήστε τη μακριά πλευρά προς τα εμπρός στην αυτόματη μηχανή κολλητικής ταινίας, τοποθετήστε την ξανά στο μηχάνημα και κολλήστε την ταινία στην καθορισμένη θέση στο εξάρτημα.
Η αυτόματη μηχανή επικόλλησης ταινίας αντικαθιστά τη χειρωνακτική εργασία, εξοικονομώντας κόστος εργασίας
1. Το εξωτερικό του μηχανήματος είναι ένα ενσωματωμένο πλαίσιο, το οποίο είναι όμορφο.
2. Τυπική μετάδοση ελέγχου μετατροπής συχνότητας κινητήρα.
Όταν το εξάρτημα μεταφερθεί στη σωστή θέση, ο κύλινδρος θα ισιώσει και θα σταθεροποιήσει τη θέση του

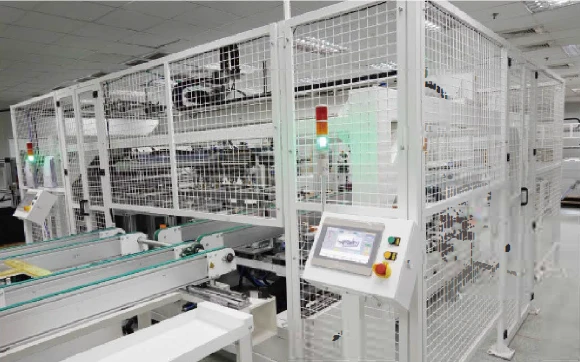

5.Αυτόματο καδράρισμα

1. Οι ακριβείς σερβοκινητήρες μετακινούν τα εξαρτήματα σε συγκεκριμένες θέσεις για πλαισίωση χωρίς την ανάγκη χειροκίνητης λειτουργίας
2. 12 ζεύγη βεντούζες διασφαλίζουν ότι το γυαλί αναρροφάται σταθερά στο μηχάνημα κατά τη διάρκεια του πλαισίου
Όταν τα εξαρτήματα είναι στη σωστή θέση και το πλαίσιο είναι έτοιμο, ο κύλινδρος θα ισιωθεί και θα συσφιχθεί. Ο σερβοκινητήρας θα εγκατασταθεί με πλαίσιο ταυτόχρονα.
3. Μέθοδος μεταφοράς: σύγχρονος ιμάντας μεταφοράς.
4. Το μήκος και το πλάτος μπορούν να ρυθμιστούν ανάλογα με το μέγεθος της μονάδας, χρησιμοποιώντας εξαρτήματα γρήγορης ασφάλισης για γρήγορη προσαρμογή ώστε να ανταποκρίνονται στις διαφορετικές μονάδες.
5. Λειτουργία ελέγχου: έλεγχος κινητήρα + σερβομηχανισμός.
6. Τρόπος λειτουργίας: αυτόματη/χειροκίνητη.

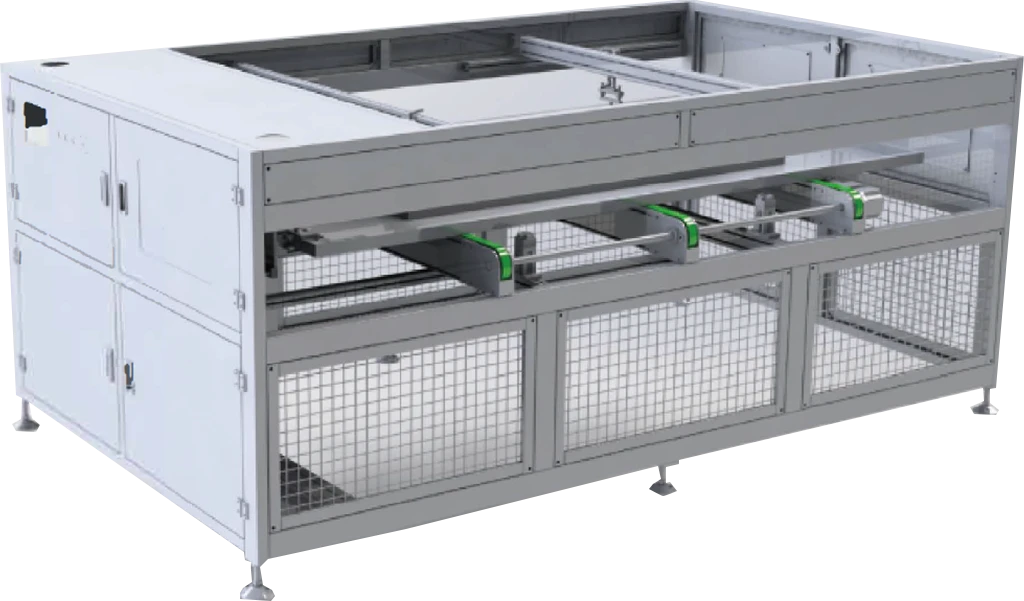

6.IV μηχανή δοκιμών

1. Αφού η μεγάλη πλευρά του εξαρτήματος εισέλθει στον εξοπλισμό και ισιωθεί μέσα στο μηχάνημα, η απαιτούμενη υψηλή τάση παρέχεται στο εξάρτημα για να ελεγχθεί η κατάσταση μόνωσής του
2. Μετά την ενεργοποίηση εντός του καθορισμένου χρόνου, βγάλτε το εξάρτημα στο EL για επιθεώρηση
3. Όταν το εξάρτημα τοποθετηθεί στη σωστή θέση, ο κύλινδρος ρυθμίζεται και στερεώνεται στη θέση του, η σύνδεση γείωσης ελέγχεται για να ενεργοποιηθεί και η τάση αντοχής ελέγχεται αυτόματα μετά τη γείωση
4. Τυπική μεταβλητή ταχύτητα ελέγχου μεταβλητής συχνότητας κινητήρα

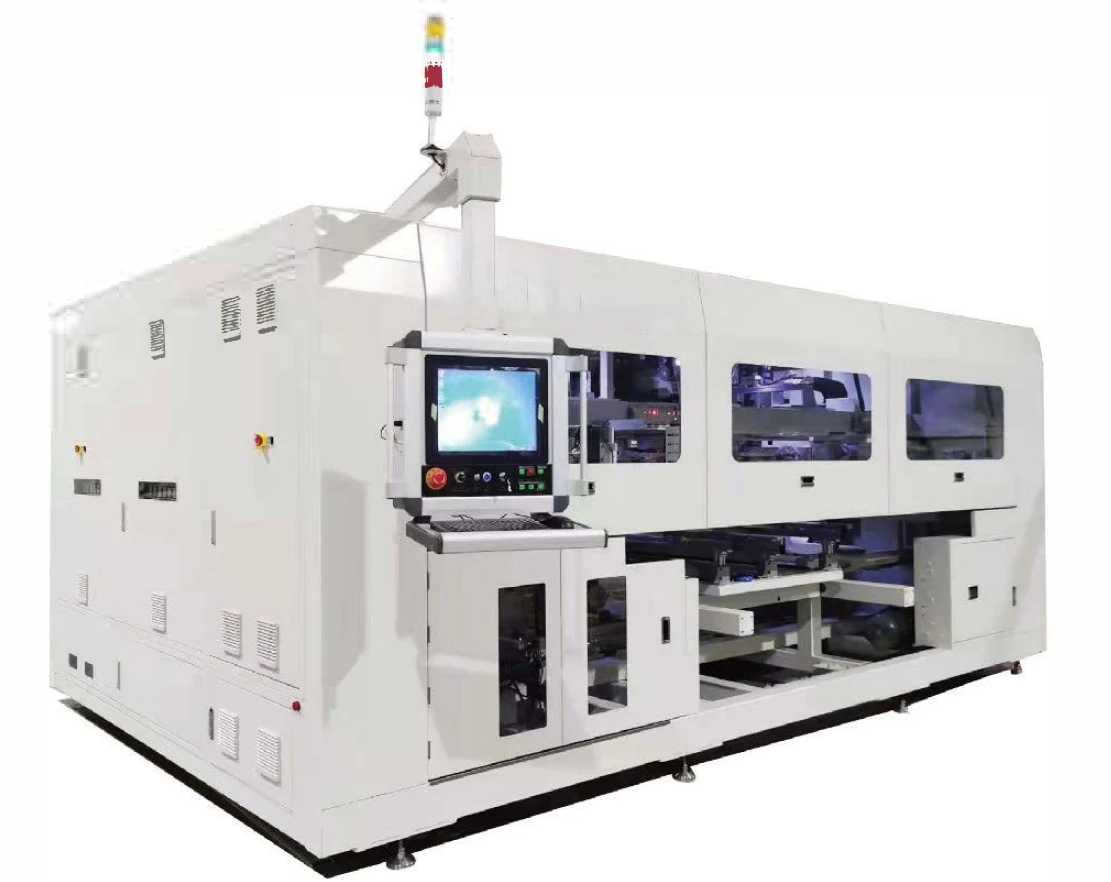

7.Μηχανή συγκόλλησης λεωφορείων

Λειτουργία εξοπλισμού:

Τεντώστε, διορθώστε, κόψτε, λυγίστε και τοποθετήστε με ακρίβεια την κεφαλή, την ουρά και τις μεσαίες ράβδους και χρησιμοποιήστε το χέρι ανύψωσης για να εκτελέσετε δευτερεύουσα βαθμονόμηση στη χορδή στη μονάδα. Τα καλώδια στο κεφάλι και την ουρά της χορδής συγκολλούνται μαζί με τις ράβδους διαύλου με μία κίνηση και μεταδίδονται στον επόμενο σταθμό εργασίας. Αυτό το μηχάνημα είναι προαιρετικό με λειτουργία απόξεσης μαύρης βαφής, λειτουργία ανίχνευσης μετά τη συγκόλληση και λειτουργία διάτρησης με ζυγό.

8.ΑΛΛΟΣ ΕΞΟΠΛΙΣΜΟΣ

Για να μάθετε περισσότερα σχετικά με άλλες πληροφορίες συσκευής, παρακαλούμεεπικοινωνήστε μαζί μαςγια το πιο πρόσφατο περιεχόμενο και τιμές προϊόντων
Θα σχεδιάσουμε ένα κατάλληλο σχέδιο γραμμής παραγωγής με βάση τις ανάγκες σας
