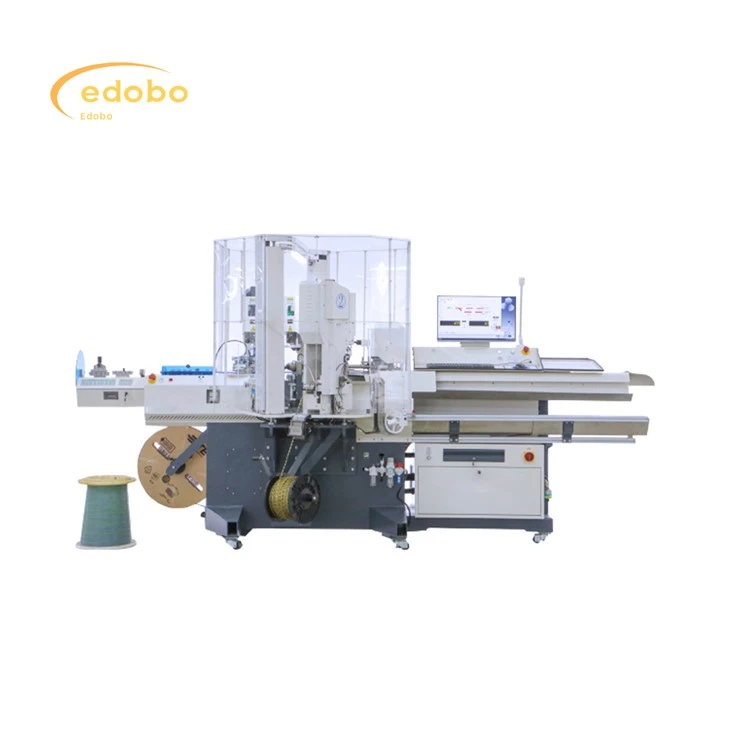

Γραμμή παραγωγής γραμμής σύνδεσης ηλιακού πίνακα MC4

Συναρμολόγηση θετικών και αρνητικών συνδετήρων

Αρνητικό πόλο (θηλυκός σύνδεσμος):

1. Περιγράψτε το περίβλημα (θηλυκό σύνδεσμο):Ξεκινήστε με το γυναικείο περίβλημα του συνδετήρα.

2. Εισαγωγή δακτυλίου σε στέγαση (θηλυκός σύνδεσμος):Τοποθετήστε το δακτύλιο O στο θηλυκό περίβλημα.

3.Assembly του Grommet & Collet (θηλυκό σύνδεσμο):Συναρμολογήστε το grommet και το collet για το θηλυκό σύνδεσμο.

4. Ρυθμίζοντας τη συναρμολόγηση Grommet σε στέγαση (θηλυκό σύνδεσμο):Τοποθετήστε το συναρμολογημένο grommet και το collet στο θηλυκό περίβλημα.

5. CASTS CASTMENCE (θηλυκός σύνδεσμος):Συνδέστε το καπάκι στο περίβλημα του θηλυκού συνδετήρα.

Θετικός πόλος (αρσενικός σύνδεσμος):

1. Περιγράψτε το περίβλημα (αρσενικό σύνδεσμο):Ξεκινήστε με το αρσενικό περίβλημα του συνδετήρα.

2.Assembly του Grommet & Collet (αρσενικό σύνδεσμο):Συναρμολογήστε το grommet και το collet για τον αρσενικό σύνδεσμο.

3. Πλάκενο συγκρότημα Grommet σε στέγαση (αρσενικός σύνδεσμος):Τοποθετήστε το συναρμολογημένο grommet και το collet στο αρσενικό περίβλημα.

4. Συγκρότημα CAP (αρσενικός σύνδεσμος):Συνδέστε το καπάκι στο περίβλημα του αρσενικού συνδετήρα.

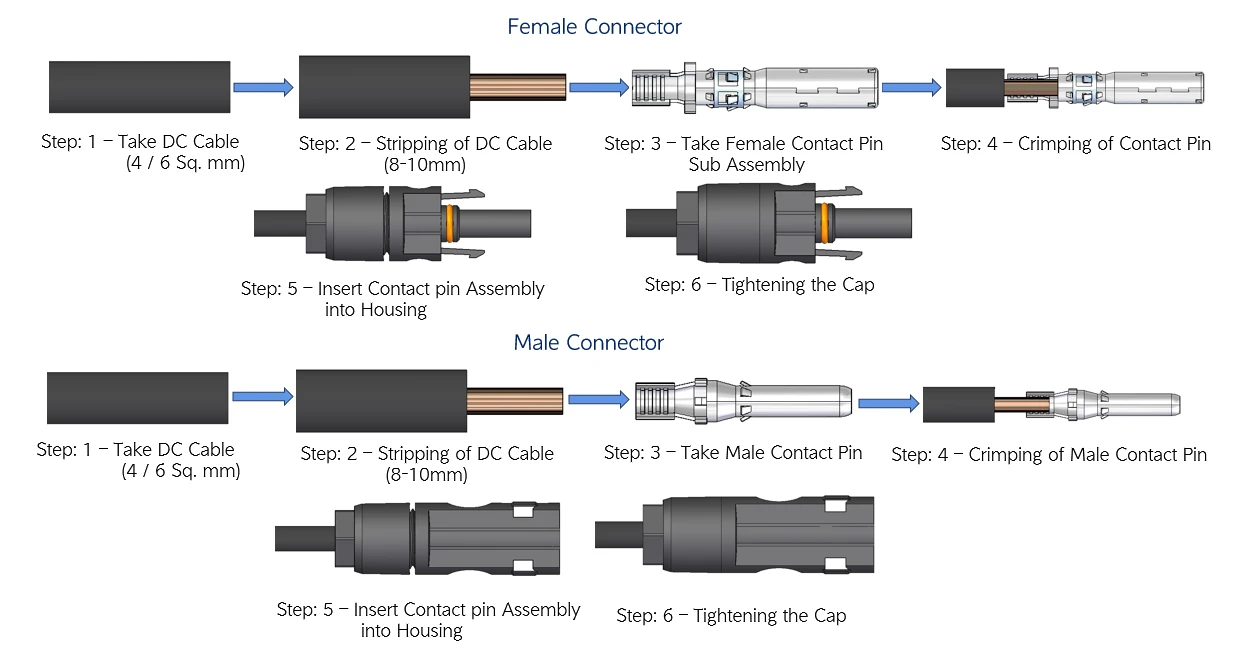

Τα βήματα του τερματικού περιλαμβάνουν κυρίως τα παρακάτω βήματα:

2. Καλώδιο DC:Προετοιμάστε ένα καλώδιο DC.

2. Παρουσιάστε το καλώδιο:Απογυμνώστε ένα μήκος μόνωσης από το καλώδιο DC (καλώδιο).

3. Επιλέξτε τον ακροδέκτη επαφής:Πάρτε το συγκρότημα θηλυκών ή αρσενικών επαφών

4. Συσκευάστε τον ακροδέκτη επαφής:Τοποθετήστε το απογυμνωμένο σύρμα στον πείρο επαφής και χρησιμοποιήστε ένα εργαλείο πρεσβείας για να επισυνάψετε με ασφάλεια τον πείρο επαφής στο καλώδιο.

5. Ενεργοποιήστε τη στέγαση:Τοποθετήστε το συγκρότημα PIN Compled Contact στο περίβλημα του συνδετήρα.

6. Τοποθετήστε το καπάκι:Ασφαλίστε το καπάκι στο περίβλημα για να ολοκληρώσετε τη σύνδεση.

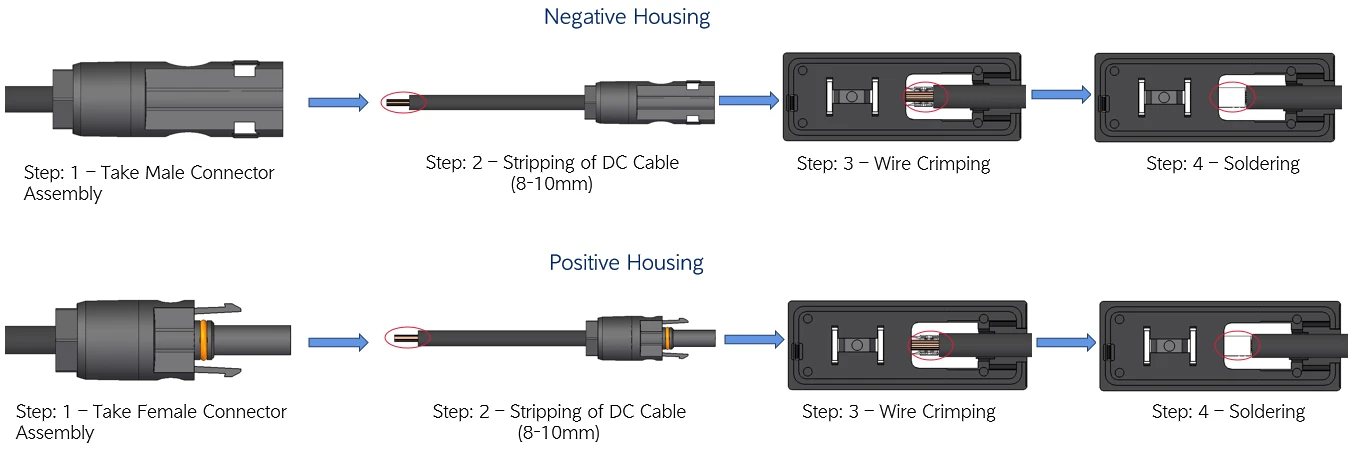

Το καλώδιο είναι απευθείας στο κουτί διασταύρωσης:

Πάρτε συναρμολόγηση συνδετήρα:Πάρτε τη συναρμολόγηση αρσενικών ή θηλυκών συνδετήρων.

Απορρίψτε το καλώδιο:Λωρίδα 8-10 mm μόνωσης από το καλώδιο DC.

Σύρμα πρεσβεία:CRIMP το απογυμνωμένο καλώδιο απευθείας στο κουτί διασταύρωσης. Το πλαίσιο διασταύρωσης θα έχει εσωτερικούς ακροδέκτες (συχνά μεταλλικές καρτέλες ή συνδέσμους) που έχουν σχεδιαστεί για να λαμβάνουν και να κρατούν με ασφάλεια το καλώδιο.

Συγκόλληση (σταθερό):Συγκολλήστε τη σύνδεση. Η συγκόλληση θα προσθέσει πρόσθετη δύναμη και θα βοηθήσει στην πρόληψη της διάβρωσης στη σύνδεση.

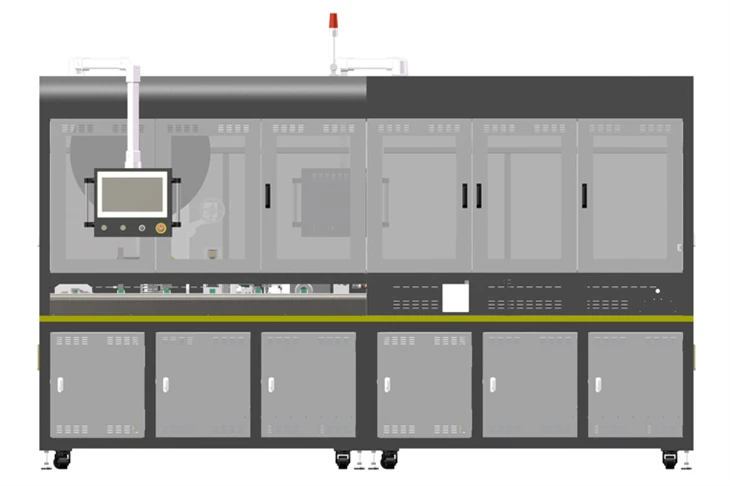

1. Αυτή η γραμμή παραγωγής χρησιμοποιείται κυρίως για τις ακόλουθες διαδικασίες: Φόρτωση καλωδίων, διάταξη καλωδίων, τροφοδοσία καλωδίων και ισιώματος, κοπή καλωδίων, πρεσβεία καλωδίου, οπτική επιθεώρηση, εισαγωγή συνδετήρων, βίδα σύνδεσης κ.λπ.

2. Οι απαιτούμενες πηγές ενέργειας είναι ηλεκτρικός και συμπιεσμένος αέρας. Κάθε σταθμός εργασίας και η μονάδα μεταφοράς συνεργάζεται κοντά για να γίνει ένα.

3. Το κύριο υλικό που χρησιμοποιείται στην κατασκευή ολόκληρου του μηχανήματος είναι συγκολλημένο πλαίσιο και όλα τα μέρη που είναι επιρρεπή σε διάβρωση δίνουν επιφανειακές επεξεργασίες όπως η ζωγραφική και η ηλεκτρολυτική για να εξασφαλιστεί καμία διάβρωση και καλή εμφάνιση κατά τη διάρκεια της περιόδου εγγύησης ή ακόμα και περισσότερο.

4. Ο σχεδιασμός του εξοπλισμού θεωρεί πλήρως την εργονομία και την ασφάλεια του εργοστασίου. Ο εξοπλισμός μπορεί να μετρήσει αυτόματα την παραγωγή παραγωγής.

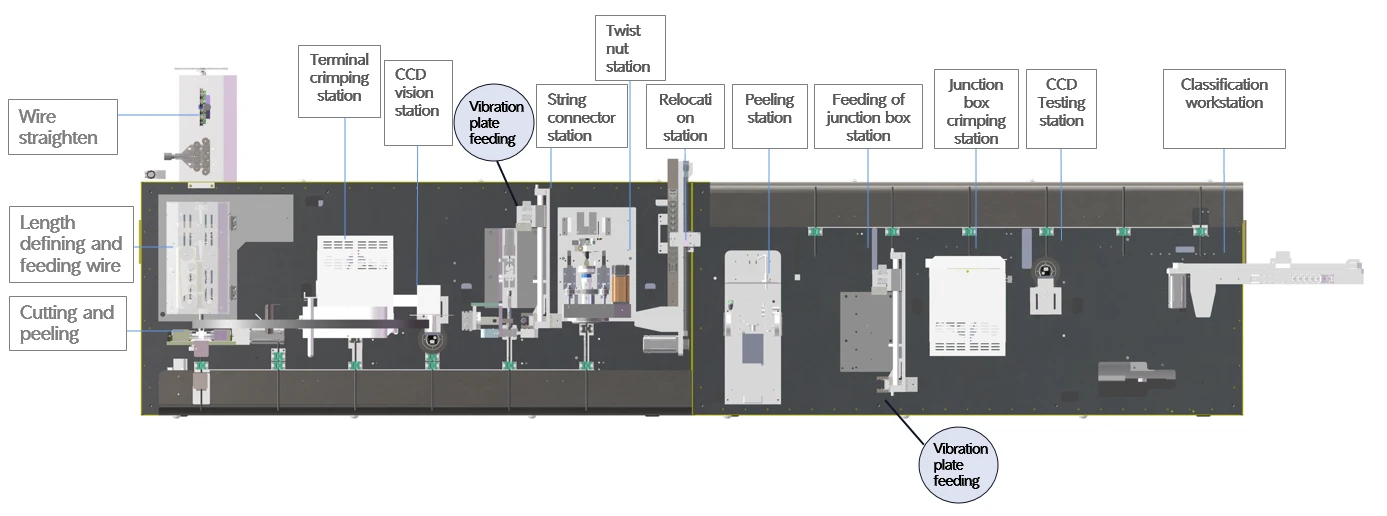

1. Η γραμμή παραγωγής είναι κατάλληλη για αυτοματοποιημένη επεξεργασία φωτοβολταϊκών καλωδίων. Η γραμμή παραγωγής ρέει από αριστερά προς τα δεξιά και μπορεί να επιτύχει απογύμνωση καλωδίων, τερματικό πνεύμα, ανίχνευση CCD, σπειρώματα συνδετήρων, στρίψιμο καρύδι, κιβώτιο διασταύρωσης, ανίχνευση CCD

2. Εφαρμόσιμη διάμετρος καλωδίων: 4mm²

3. Μήκος γραμμής: 15 0 mm -600 mm, ανοχή ± 0.002 * l +1 mm;

4. Εύρος μήκους φλούδας: 1-9 mm;

5. Ρυθμός παραγωγής: μεγαλύτερο από ή ίσο με 4 δευτερόλεπτα.

6. Μέγεθος κεντρικού υπολογιστή: 1200 × 4000 × 2400mm

7. Λειτουργικό σύστημα ανθρώπινης μηχανής: Η διασύνδεση οθόνης που χρησιμοποιείται από την αφής είναι απλή και καθαρή, επιτρέποντας τον γρήγορο έλεγχο της λειτουργίας του μηχανήματος. Όλες οι παράμετροι μπορούν εύκολα να ρυθμιστούν και να αποθηκευτούν και οι οδηγίες λειτουργίας εμφανίζονται με διαισθητικό και απλό τρόπο μέσω εικόνων. Έρχεται με μια συνάρτηση προστασίας κωδικού πρόσβασης 4-} (με δικαιώματα διαιρούμενα σε χειριστή, έλεγχο ποιότητας, τεχνικός και διευθυντή), φως σφάλματος και συντονισμό κώδικα σφάλματος για συντήρηση, επιτυχία εύκολη συντήρηση και μείωση του κόστους.

8. Οι περισσότεροι σταθμοί εργασίας χρησιμοποιούν ώριμα προϊόντα για ενσωμάτωση για να εξασφαλίσουν τη σταθερότητα του προϊόντος.

9.

10. Το πρόγραμμα μπορεί να αποθηκεύσει έως και 100 αρχεία και να είναι προσβάσιμο επιλέγοντας τον αριθμό του προγράμματος. Ο διακομιστής βάσης δεδομένων συλλέγει δεδομένα παραγωγής και οργανώνει την ποιότητα για τη γραμμή παραγωγής, καθιστώντας το βολικό για το ανώτερο σύστημα (MES ή ERP) για την εξαγωγή δεδομένων επεξεργασίας δεδομένων και ιχνοστοιχείων κατά τη διάρκεια της παραγωγής προϊόντων μέσω του δικτύου.
