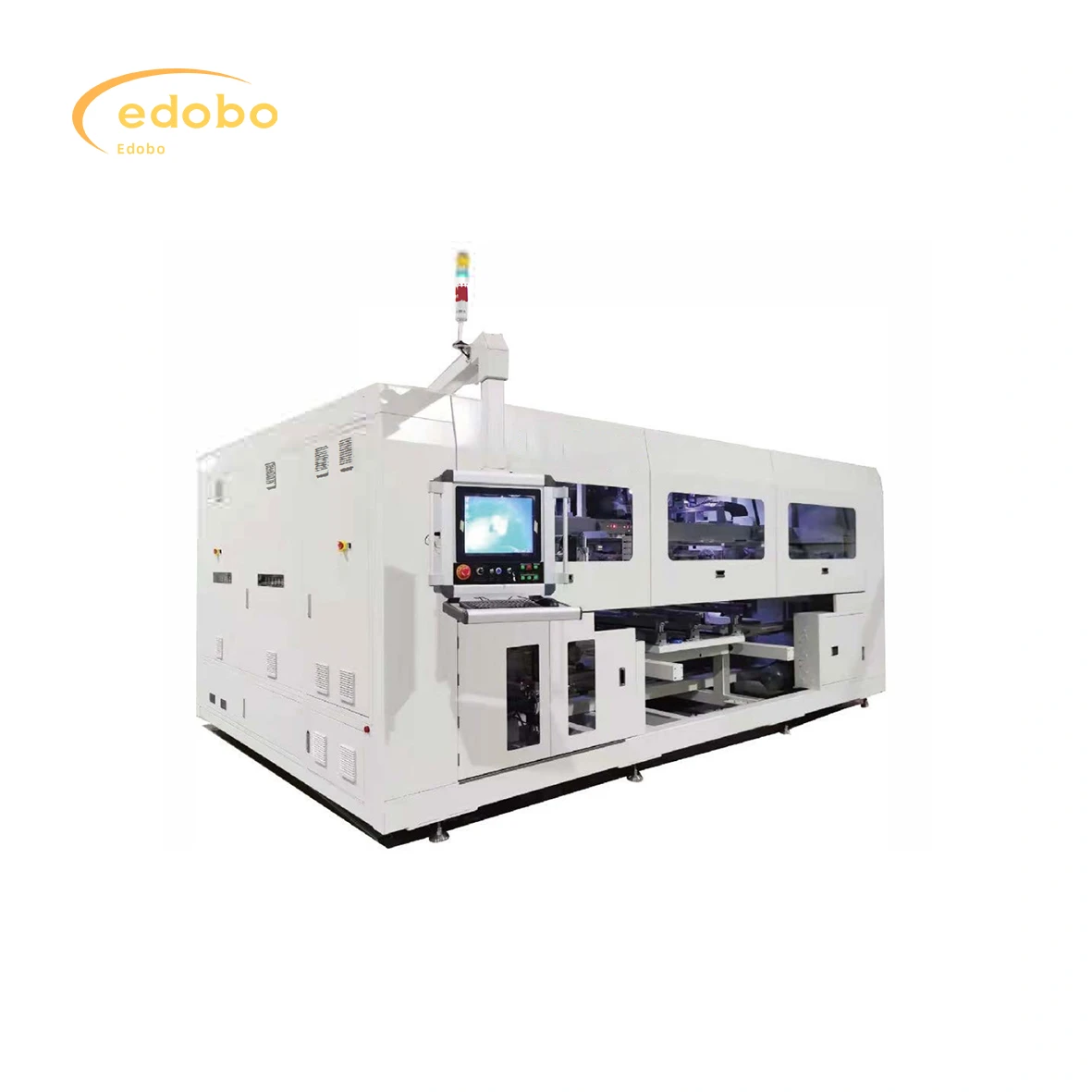

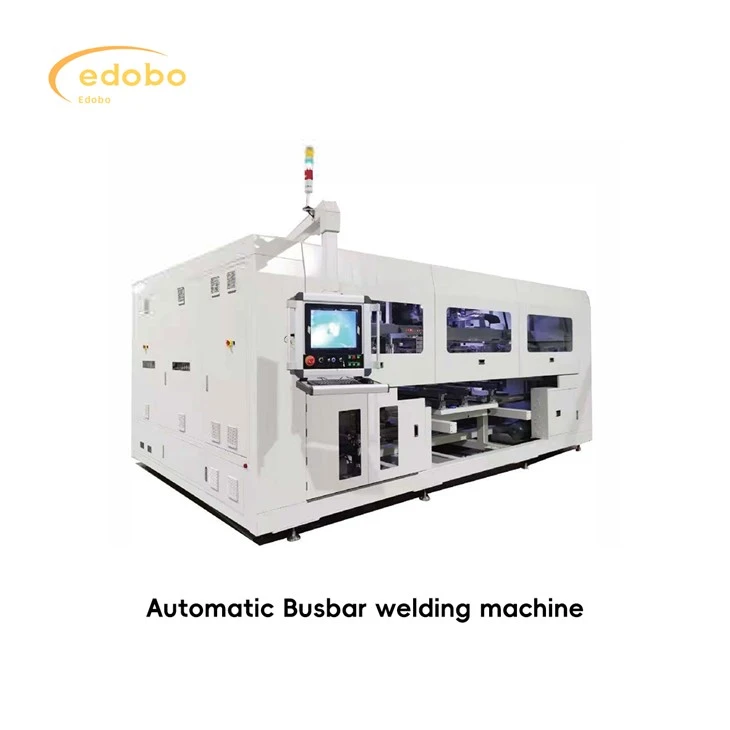

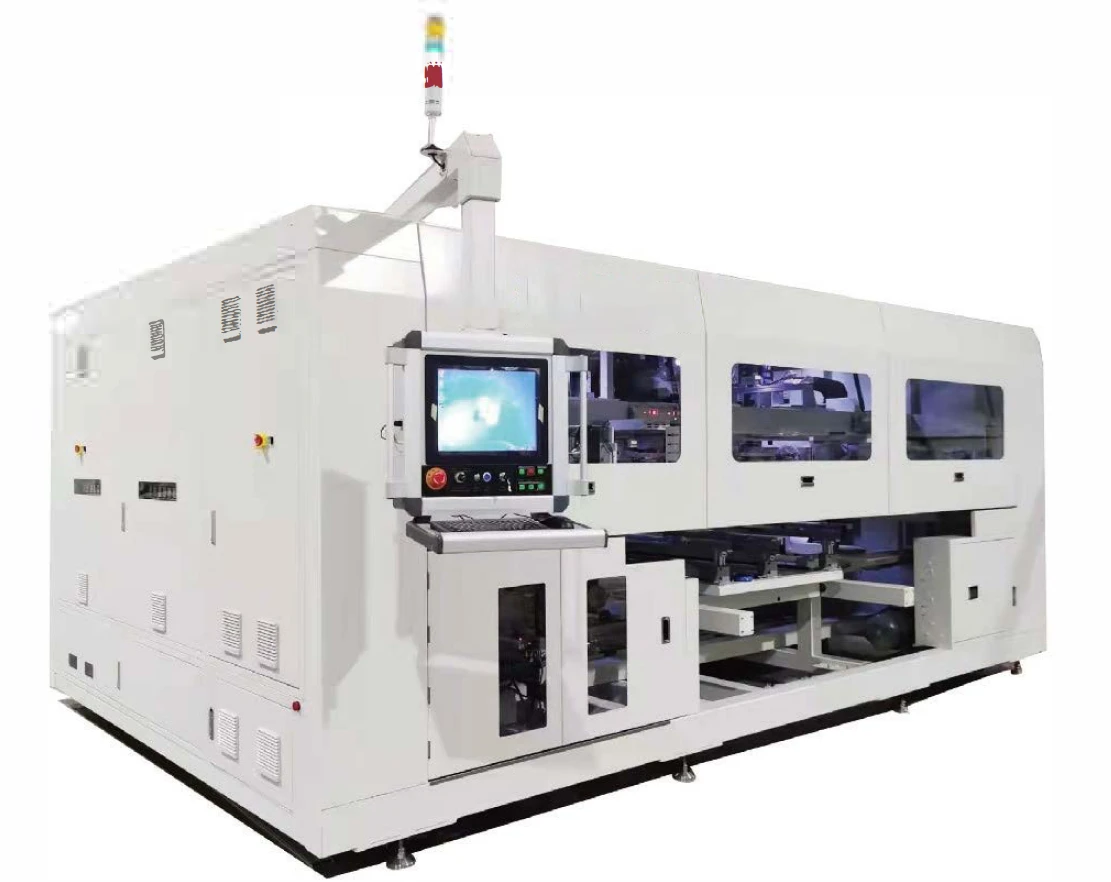

Μηχανή συγκόλλησης με ζυγό ηλιακών κυττάρων

Λειτουργία εξοπλισμού: τεντώστε, διορθώστε, κόψτε, λυγίστε και τοποθετήστε με ακρίβεια την κεφαλή, την ουρά και τις μεσαίες ράβδους και χρησιμοποιήστε το χέρι ανύψωσης για να εκτελέσετε δευτερεύουσα βαθμονόμηση στη χορδή στη μονάδα. Τα καλώδια στο κεφάλι και την ουρά της χορδής συγκολλούνται μαζί με τις ράβδους διαύλου με μία κίνηση και μεταδίδονται στον επόμενο σταθμό εργασίας. Αυτό το μηχάνημα είναι προαιρετικό με λειτουργία απόξεσης μαύρης βαφής, λειτουργία ανίχνευσης μετά τη συγκόλληση και λειτουργία διάτρησης με ζυγό.

Auto Bussing

Η γραμμή συναρμολόγησης μεταφέρει το ευθυγραμμισμένο πάνελ κυψέλης στον μπροστινό σταθμό ροής της μηχανής αυτόματης διοχέτευσης και εκδίδει ένα σήμα για να είναι ο πίνακας κυψέλης στη θέση του για να υποβάλει αίτηση για είσοδο. Το μηχάνημα αυτόματης διέλευσης είναι έτοιμο να επιτρέψει στη γραμμή συναρμολόγησης να ρέει στη μονάδα στη θέση συγκόλλησης της μηχανής αυτόματης διέλευσης και να στείλει ένα σήμα που επιτρέπει την είσοδο. Ο κινητήρας λειτουργεί έως ότου η μονάδα εισέλθει στη θέση εργασίας και η άδεια εισόδου στο σήμα ανακαλείται.

♦ Χρόνος κύκλου: 17 δευτ./πίνακας (συγκόλληση απλής παράκαμψης) 21 δευτ./πίνακας (άνοιγμα Συγκόλληση διπλής παράκαμψης)
♦ Ενεργοποίηση: Μεγαλύτερο ή ίσο με 98%.
♦ Προδιαγραφή κελιών:166mm-230mm;
♦ Προδιαγραφές πίνακα:
Ένα κελί 156-180:
6 χορδές x 10 μισά κομμάτια x 2;
6 χορδές x 11 μισά κομμάτια x 2;
6 χορδές x 12 μισά κομμάτια x 2;
6 τσιμπήματα x 13 μισά τεμάχια x 2
B.182 Κύτταρο:
6 χορδές x 9 τεμάχια x 2 :
C.210Cell:
6 χορδές x 10 μισά κομμάτια x 2;
6 χορδές x 15 ένα τρίτο κομμάτια x 2
D.210Cell:
5 χορδές x 10 μισά κομμάτια x 2;
5 χορδές x 15 ένα τρίτο κομμάτια x 2
♦ Χώρος κελιών: -0.5-4χιλ.
♦ Χώρος συμβολοσειράς: 1-6mm;συγκόλληση παράκαμψης του χώρου χορδών Μεγαλύτερο ή ίσο με 10 mm
♦ Προδιαγραφή γυαλιού: πλάτος (980-1500mm)* μήκος(1720-2600mm);
♦ Ακρίβεια διόρθωσης συμβολοσειράς κελιού Μικρότερη ή ίση με ± 0.25mm;
♦ Τροφοδοτικό εξοπλισμού: τριφασικό 380V 50/60Hz:
♦ Ισχύς: μέγιστη 35kW;μέση τιμή 25kW;
♦ Αέρας: θετική πίεση {{0}}.6~0.8MPa, αρνητική πίεση περίπου- 70kPa;
♦ Μέγεθος εξοπλισμού: μήκος*πλάτος*ύψος: 6580*5604*2621 mm (συμπεριλαμβανομένων δύο γραμμών συναρμολόγησης)
