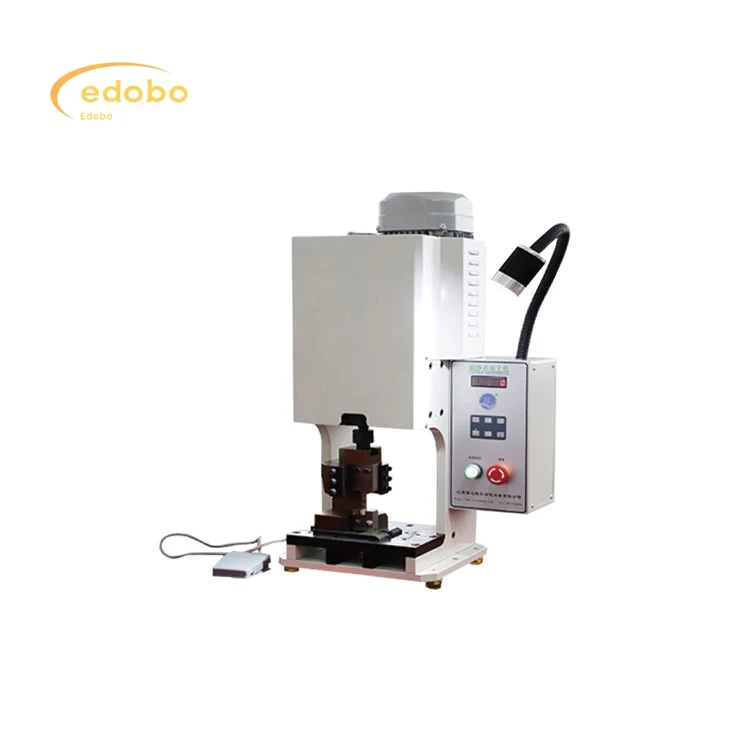

Εξοπλισμός παραγωγής υποδοχής ηλιακού πίνακα

Η γραμμή παραγωγής του Solar Panel Connector διαθέτει μια ολοκληρωμένη γκάμα αυτοματοποιημένου εξοπλισμού, που συνεργάζονται για να προσφέρουν μια εξαιρετικά αποτελεσματική διαδικασία. Το σύστημα ξεκινά με έναν τροφοδότη σύρματος σταθερού μήκους, σύρμα διανομής σε ακριβή μήκη. Ένας τροφοδότης σύρματος (μεταφορά), χρησιμοποιώντας σφιγκτήρες, στη συνέχεια μεταφέρει τα καλώδια κοπής μεταξύ των σταθμών εργασίας. Αυτοί οι σταθμοί περιλαμβάνουν μια μηχανή κοπής και ξεφλούδισμα για αφαίρεση μόνωσης, μια μηχανή πρεσβείας για να επισυνάψετε τους συνδετήρες και έναν προαιρετικό σταθμό ανίχνευσης μεγέθους πτύχωσης για τη διασφάλιση της ποιότητας. Ο τροφοδότης σύρματος (μεταφορά) συνεχίζει να μετακινεί τους μερικώς συναρμολογημένους συνδετήρες με τη μηχανή σπειρώματος του συνδετήρα και τη μηχανή συστροφής του παξιμάτου, αυτοματοποιώντας τα τελικά βήματα συναρμολόγησης. Ένα ειδικό μηχάνημα απογύμνωσης καλωδίων προετοιμάζει τα καλώδια αφαιρώντας το εξωτερικό σακάκι. Η διαδικασία ολοκληρώνεται με ένα μηχάνημα ταξινόμησης εκτός σύνδεσης, η οποία αυτόματα ταξινομεί τους τελικούς συνδετήρες, διαχωρίζοντας τα καλά (OK) προϊόντα από ελαττωματικές μονάδες (NG), εγγυώντας μόνο τους συνδετήρες υψηλής ποιότητας να εγκαταλείψουν τη γραμμή παραγωγής. Αυτή η ολοκληρωμένη, αυτοματοποιημένη προσέγγιση βελτιώνει σημαντικά την ταχύτητα παραγωγής, μειώνει τον χειροκίνητο χειρισμό και ελαχιστοποιεί τον κίνδυνο σφαλμάτων.

Αποστολή ερώτησής

Περιγραφή

Τεχνικές παράμετροι

Solar Panels Production Automatic Trimming

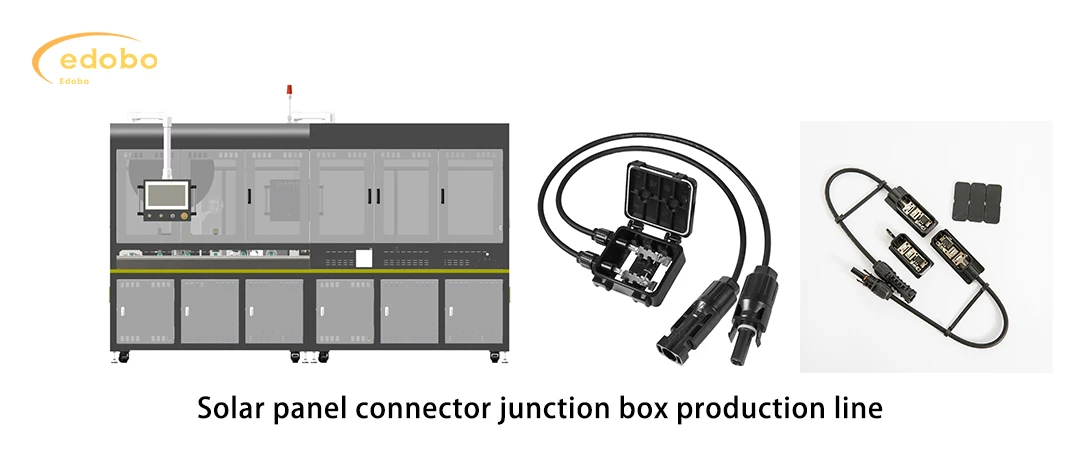

Solar panel connector junction box production line

produc features

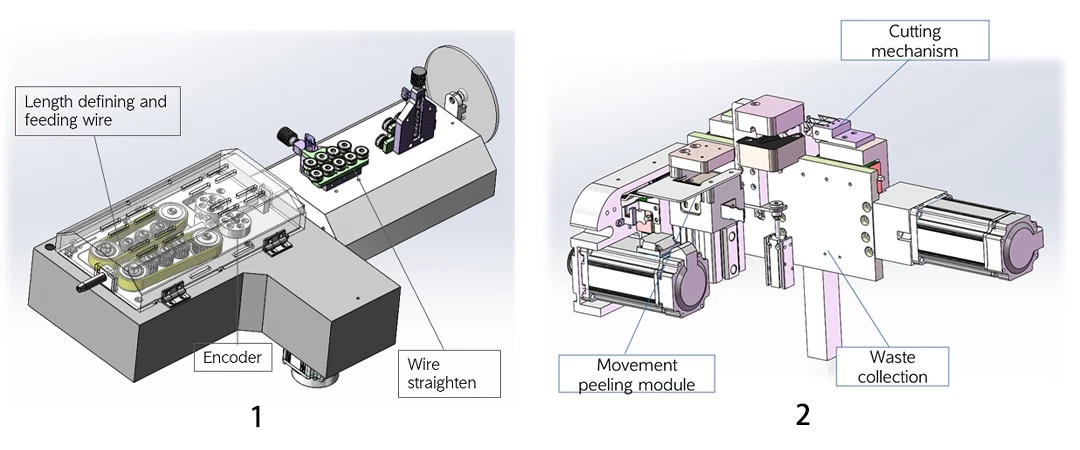

Fixed Length Wire Feeder

1. Feeder Wire Feeder:Εξασφαλίζει ακριβή και σταθερά μήκη σύρματος για βέλτιστη επεξεργασία.

Υιοθετώντας ένα πλήρως σερβο σύστημα και επεξεργασία κλειστού βρόχου για να εξασφαλιστεί η σταθερότητα του μήκους της γραμμής κοπής.

2. Μηχανή κοπής και ξεφλούδισμα:Αυτοματοποιεί την κοπή και την απογύμνωση της μόνωσης, προετοιμάζοντας καλώδια για πρεσβεία.

Όταν ξεφλουδίζετε, μην το ξύνετε ή κόβετε το σύρμα χαλκού. Ξεφλούδισμα και εκκίνηση

Εξοπλισμένο με σύστημα συλλογής αποβλήτων για τη συλλογή και την επεξεργασία του δέρματος κοπής.

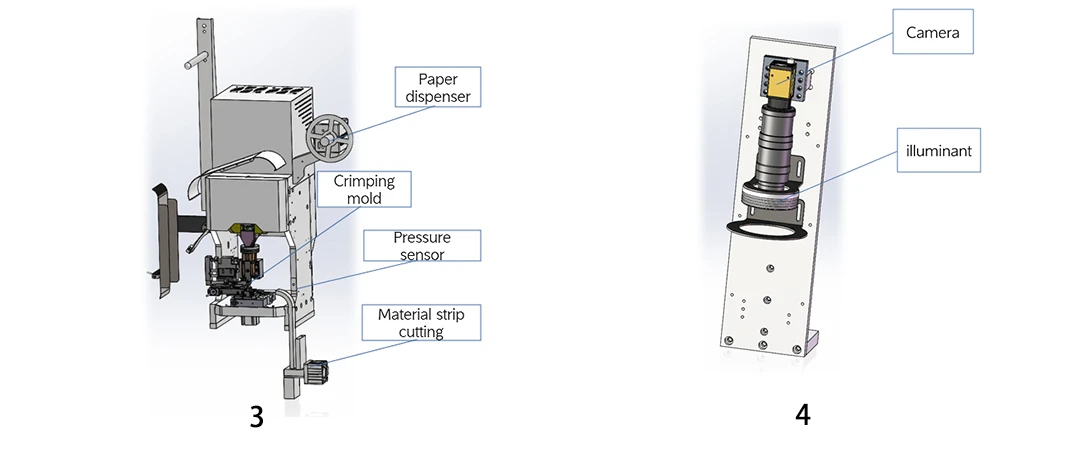

Crimping machine

3. Εγκρίνη Μηχανή:Ο σταθμός ολοκληρώνει κυρίως την πρεσβεία των τερματικών και των καλωδίων. Η ενέργεια υιοθετεί ένα σερβο σύστημα με ακρίβεια πνεύματος ± 0. 02mm;

Ο σταθμός εργασίας είναι εξοπλισμένος με παρακολούθηση πίεσης του OES για την ανίχνευση της ποιότητας του πνεύματος.

4. Σταθμός ανίχνευσης μεγέθους (προαιρετικό):Παρέχει ποιοτικό έλεγχο με την επαλήθευση των διαστάσεων του CRIMP, εξασφαλίζοντας σταθερή απόδοση.

Η ενότητα υιοθετεί ένα οπτικό σύστημα για να επιθεωρήσει κυρίως την εμφάνιση εκτεθειμένων καλωδίων χαλκού, θέσεις πρεσβείας χαλκού κ.λπ.

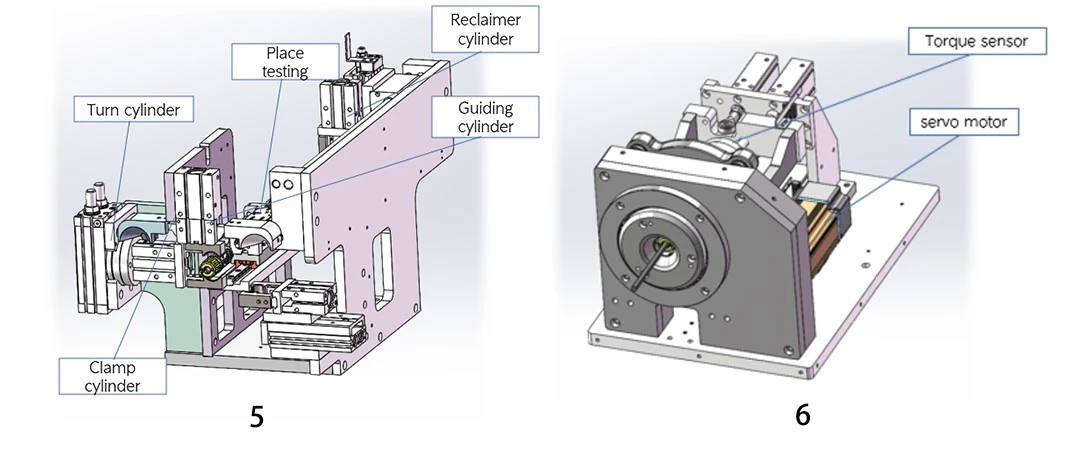

Connector threading machine and nut twisting machine

5. Μηχανή σπειρώματος Connector:Αυτοματοποιεί τη διαδικασία εισαγωγής καλωδίων σε περιβλήματα σύνδεσης.

Ο σταθμός ολοκληρώνει κυρίως τη λειτουργία της εισαγωγής των καλωδίων με τα Crimped Terminals σε συνδετήρες.
Ο σταθμός είναι εξοπλισμένος με αισθητήρες στη θέση του για να ανιχνεύσει εάν τα τερματικά είναι σωστά τοποθετημένα.

6. Μηχανή στρίψιμο:Στερεώστε με ασφάλεια τα καρύδια σε συνδέσμους, ολοκληρώνοντας το συγκρότημα.

Ο σταθμός είναι εξοπλισμένος με έναν αισθητήρα θέσης για να ανιχνεύσει εάν ο σύνδεσμος εισάγεται στη θέση του.
Εξοπλισμένος με αισθητήρα ροπής που μπορεί να ανιχνεύσει το μέγεθος της ροπής σε πραγματικό χρόνο

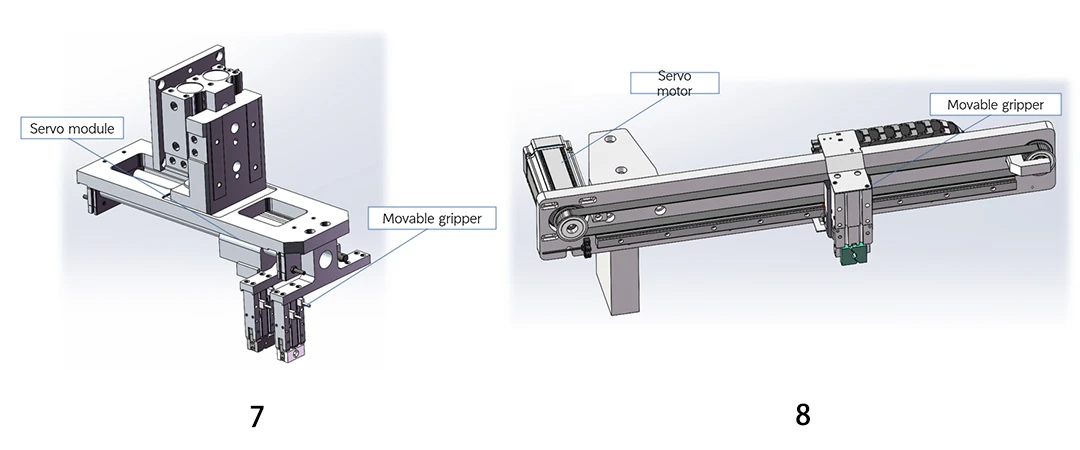

Wire transfer clamp

7. Σταθμός επεξεργασίας:Ο σταθμός ολοκληρώνει κυρίως τη μεταφορά καλωδίων για να διευκολύνει την επεξεργασία του άλλου άκρου.

8. Μηχανή ταξινόμησης Offline:Αυτόματα ταξινομεί τα τελικά προϊόντα, διαχωρίζοντας το καλό (OK) από ελαττωματικές μονάδες (NG).

Ο σταθμός εργασίας ολοκληρώνει κυρίως τη σύνδεση των προϊόντων.
Η χρήση σερβοκινητήρων μπορεί να διαχωρίσει ελαττωματικά προϊόντα από καλά προϊόντα.

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Χαρακτηριστικό	Προσδιορισμός
Εύρος επεξεργασίας	Προσαρμόσιμοι σταθμοί τοποθέτησης που βασίζονται σε μοντέλο σύνδεσης
Παραγωγική ικανότητα	15-20 pcs/min
Λειτουργία	Πλήρως αυτόματη συναρμολόγηση όλων των στοιχείων σύνδεσης
Θερμοκρασία λειτουργίας	0-40 βαθμός (32-104 βαθμός στ)
Υγρότητα	40%-80%
Ποσοστό προσόντα προϊόντος	Μεγαλύτερο ή ίσο με 99%
Πίεση αέρα	0. 5 MPa - 0.
Τροφοδοσία	AC 220V/50Hz
