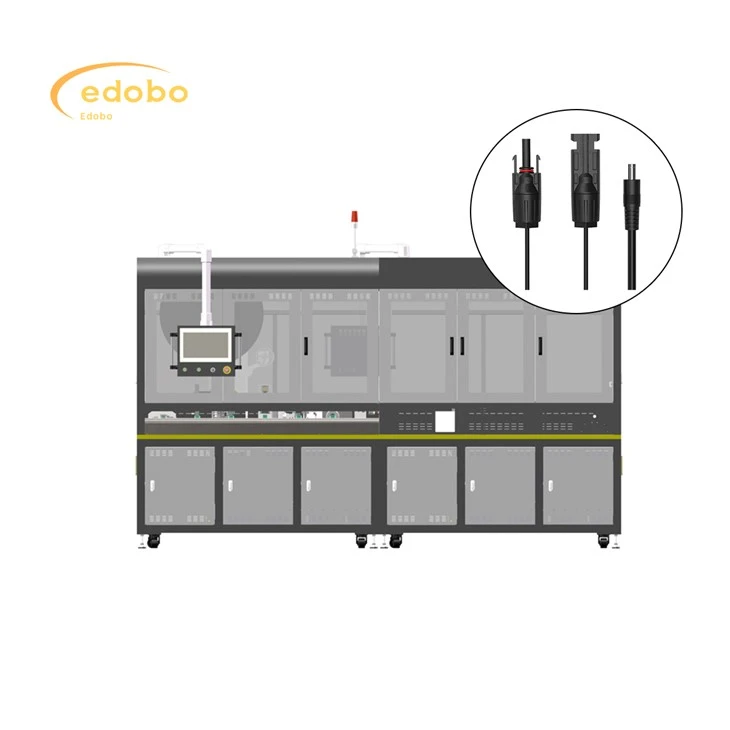

Πλαίσιο πλακούκας ηλιακού πίνακα

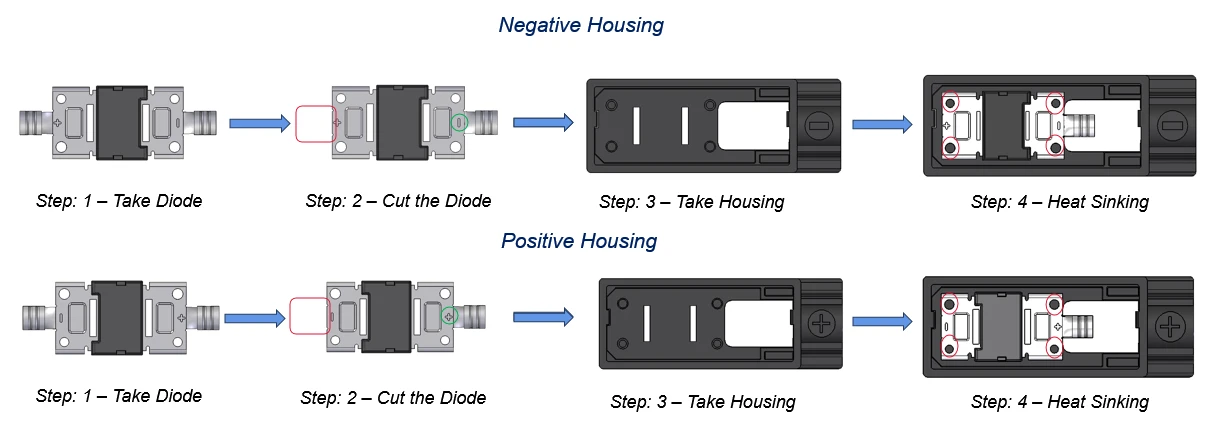

1. Δίοδοι:

Ένας χειριστής (ή μια μηχανή pick-and-place σε ημιαυτόματη ρύθμιση) ανακτά μια δίοδο.

2. Κόψτε τη δίοδο:

Οι αγωγοί της διόδου (τα μεταλλικά καλώδια που εκτείνονται από το σώμα της διόδου) κόβονται στο σωστό μήκος. Η εικόνα δείχνει κόκκινα περιγράμματα, ενδεχομένως όπου συμβαίνει η περικοπή. Η ακριβής κοπή είναι ζωτικής σημασίας για την εξασφάλιση της σωστής προσαρμογής και της ηλεκτρικής επαφής.

3. ΠΡΟΣΟΧΗ ΣΤΟΙΧΕΙΑ:

Το κατάλληλο περίβλημα (είτε η "αρνητική στέγαση" είτε η "θετική κατοικία") ανακτάται.

4. ΘΕΑ ΒΑΘΜΙΣΗ:

Η διόδων με διακοσμημένη εισόδου εισάγεται στο περίβλημα. Οι κόκκινοι κύκλοι πιθανόν να υποδεικνύουν τα σημεία επαφής όπου οι οδηγοί διόδου κάνουν ηλεκτρική επαφή με μεταλλικά μέρη μέσα στο περίβλημα. Αυτό το βήμα παρέχει επίσης βύθιση με θερμότητα - μεταφορά θερμότητας μακριά από τη δίοδο.

Πόλη: Η διαδικασία διαχωρίζεται σαφώς σε βήματα "αρνητικής στέγασης" και "θετικής στέγασης", υποδεικνύοντας ότι η πολικότητα της διόδου (θετικά και αρνητικά τερματικά) είναι κρίσιμη. Τα περιβλήματα σχεδιάζονται διαφορετικά για να διασφαλιστεί ότι η δίοδος εισάγεται σωστά.

Ηλεκτρική επαφή: Το βήμα "βύθιση με θερμότητα" υποδηλώνει ότι οι οδηγοί διόδου καθιστούν σταθερή ηλεκτρική επαφή με αγώγιμα στοιχεία εντός της κατοικίας. Αυτό είναι απαραίτητο για να λειτουργεί σωστά το πλαίσιο διασταύρωσης.

Ποιοτικός έλεγχος:

Οπτική επιθεώρηση των δίοδοι πριν και μετά την κοπή.

Έλεγχος της πολικότητας της διόδου.

Εξασφαλίζοντας την κατάλληλη εισαγωγή και καθίσματα της δίοδοι μέσα στο περίβλημα.

Ενδεχομένως, ηλεκτρικές δοκιμές για την επαλήθευση της σύνδεσης.

Περαιτέρω συναρμολόγηση: Αυτό είναι μόνο ένα μέρος του συνολικού συγκροτήματος κιβωτίων διασταύρωσης. Μετά από αυτή την ολοκλήρωση διόδων, θα υπήρχαν περαιτέρω βήματα, όπως:

Σύνδεση της εσωτερικής καλωδίωσης.

Προσαρμόζοντας το πλαίσιο διασταύρωσης στον ηλιακό πίνακα.

Γλάστρες ή σφράγιση του κιβωτίου διασταύρωσης για να το προστατεύσουν από το περιβάλλον.

Προσθήκη καλωδιακών αδένων ή συνδετήρων.

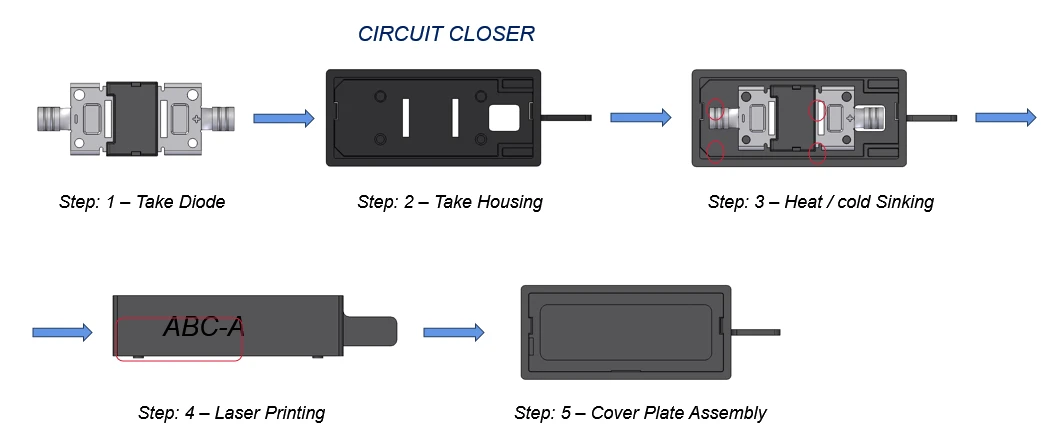

Βήμα 1: Πάρτε δίοδο:

Μια δίοδος ανακτάται (είτε χειροκίνητα είτε με αυτοματοποιημένο σύστημα).

Βήμα 2: Πάρτε στέγαση:

Το κατάλληλο περίβλημα

Βήμα 3: Θερμότητα / κρύο βύθιση:

Αυτό το βήμα συνδυάζει διάφορες ενέργειες:

Εισαγωγή διόδου: Η δίοδος εισάγεται στο περίβλημα.

Ηλεκτρική σύνδεση: Οι οδηγοί της δίοδοι έρχονται σε επαφή με αγώγιμα στοιχεία εντός του περιβλήματος.

Κοπή: Οι οδηγοί της διόδου δεν χρειάζονται πλέον κοπή.

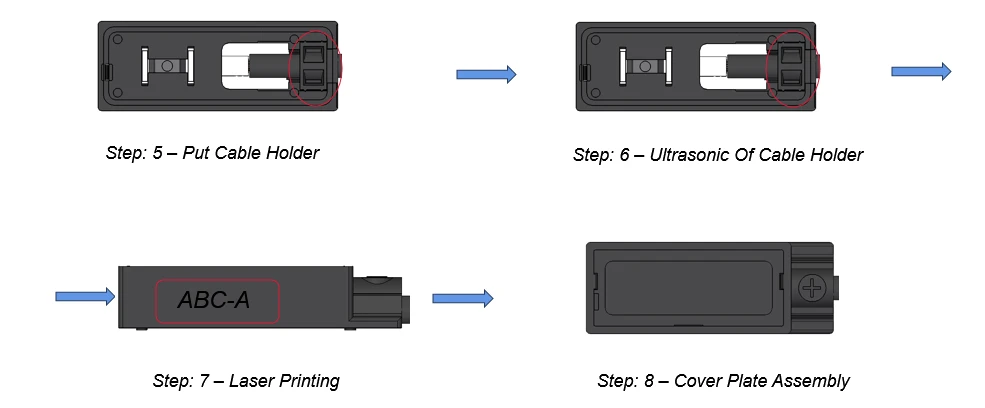

Βήμα 4: Εκτύπωση λέιζερ:

Το περίβλημα επισημαίνεται με πληροφορίες ταυτοποίησης (π.χ. "ABC-A") χρησιμοποιώντας ένα σύστημα εκτύπωσης/χάραξης λέιζερ.

Βήμα 5: συγκρότημα πλάκας κάλυψης:

Η πλάκα κάλυψης συνδέεται με το περίβλημα, που περικλείει τα εσωτερικά εξαρτήματα.

1. Οι πρώτες ύλες που απαιτούνται για την παραγωγή αυτού του εξοπλισμού είναι: κεντρικό αρνητικό σώμα κουτιού και αντίστοιχες μονάδες (σωλήνες), μπλοκ πίεσης, καλώδια με εγκατεστημένες συνδέσμους.

2. Λειτουργία Λειτουργία

① Αυτόματη διατροφή του κεντρικού αρνητικού σώματος κουτιού. Αυτόματη διατροφή της μονάδας. Συναρμολόγηση και πριτσίνια της μονάδας με το σώμα του κουτιού. Δοκιμή ηλεκτρικής απόδοσης του ενδιάμεσου σώματος, κωδικοποίηση. Αυτόματη εκφόρτωση.

② (θετικό και αρνητικό σώμα κουτιού) Χειροκίνητο καλώδιο, αυτόματη απογύμνωση καλωδίων, πριτσίνια (με αισθητήρα πίεσης), συγκόλληση, οπτική επιθεώρηση CCD, αυτόματη εγκατάσταση μπλοκ πίεσης, αυτόματη υπερηχητική συγκόλληση, αυτόματη δοκιμή ηλεκτρικής απόδοσης, αυτόματη κωδικοποίηση, αυτόματη εκφόρτωση.

3 Απαιτήσεις εξοπλισμού

① Όλα τα μέρη που έρχονται σε επαφή με τις πρώτες ύλες πρέπει να γυαλίζονται για να εξασφαλιστεί ότι η επιφάνεια των πρώτων υλών δεν έχει καταστραφεί, γρατζουνιστεί ή αποξένεται.

② Βεβαιωθείτε ότι ο λόγος συμπίεσης καλωδίων πριτσίνου.

③ Η υπερηχητική συγκόλληση του μπλοκ στεγανοποίησης έχει δύναμη συγκόλλησης τουλάχιστον 350 n

④ Ηλεκτρική μέτρηση και ενσωμάτωση δεδομένων κώδικα. ⑤C/T: 4 δευτερόλεπτα.

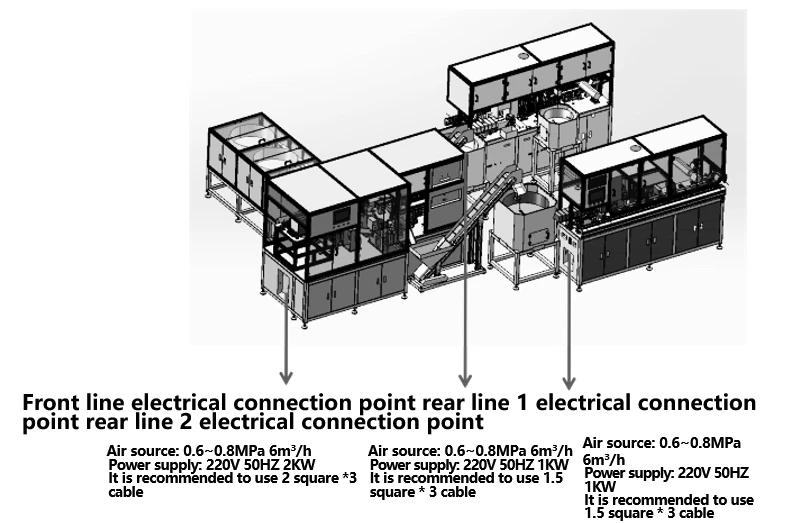

1. Η γραμμή παραγωγής είναι κατάλληλη για αυτοματοποιημένη επεξεργασία φωτοβολταϊκών καλωδίων. Η γραμμή παραγωγής ρέει από αριστερά προς τα δεξιά και μπορεί να επιτύχει απογύμνωση καλωδίων, τερματικό πνεύμα, ανίχνευση CCD, σπειρώματα συνδετήρων, στρίψιμο καρύδι, κιβώτιο διασταύρωσης, ανίχνευση CCD

2. Εφαρμόσιμη διάμετρος καλωδίων: 4mm²

3. Μήκος γραμμής: 15 0 mm -600 mm, ανοχή ± 0.002 * l +1 mm;

4. Εύρος μήκους φλούδας: 1-9 mm;

5. Ρυθμός παραγωγής: μεγαλύτερο από ή ίσο με 4 δευτερόλεπτα.

6. Μέγεθος κεντρικού υπολογιστή: 1200 × 4000 × 2400mm

7. Λειτουργικό σύστημα ανθρώπινης μηχανής: Η διασύνδεση οθόνης που χρησιμοποιείται από την αφής είναι απλή και καθαρή, επιτρέποντας τον γρήγορο έλεγχο της λειτουργίας του μηχανήματος. Όλες οι παράμετροι μπορούν εύκολα να ρυθμιστούν και να αποθηκευτούν και οι οδηγίες λειτουργίας εμφανίζονται με διαισθητικό και απλό τρόπο μέσω εικόνων. Έρχεται με μια συνάρτηση προστασίας κωδικού πρόσβασης 4-} (με δικαιώματα διαιρούμενα σε χειριστή, έλεγχο ποιότητας, τεχνικός και διευθυντή), φως σφάλματος και συντονισμό κώδικα σφάλματος για συντήρηση, επιτυχία εύκολη συντήρηση και μείωση του κόστους.

8. Οι περισσότεροι σταθμοί εργασίας χρησιμοποιούν ώριμα προϊόντα για ενσωμάτωση για να εξασφαλίσουν τη σταθερότητα του προϊόντος.

9.

10. Το πρόγραμμα μπορεί να αποθηκεύσει έως και 100 αρχεία και να είναι προσβάσιμο επιλέγοντας τον αριθμό του προγράμματος. Ο διακομιστής βάσης δεδομένων συλλέγει δεδομένα παραγωγής και οργανώνει την ποιότητα για τη γραμμή παραγωγής, καθιστώντας το βολικό για το ανώτερο σύστημα (MES ή ERP) για την εξαγωγή δεδομένων επεξεργασίας δεδομένων και ιχνοστοιχείων κατά τη διάρκεια της παραγωγής προϊόντων μέσω του δικτύου.
